【FFH】小熊派添加自定义JS API接口流程（以点亮LED为例）原创精华

Wait_Aurora

发布于 2022-2-13 09:42

浏览

4收藏

一、前言

之前我们开发了小熊派的LED灯驱动，并且编写了相应的代码调用自己的开发驱动，但是自己写的代码只能在终端以命令的形式调用，显然这样十分的不太友好。假设小熊派是我们的一个智能设备，这个LED是我们的手电筒，通过命令行的形式打开手电筒肯定不是我们所期待的，我们更希望能够在图像界面上点一个按钮从而打开我们的手电筒，而目前OpenHarmony大多数采用JS开发应用，如果我们想要在图形界面上打开我们的手电筒，就需要自己定义一个JS的API接口来调用我们的LED。本文便介绍了如何自定义JS API从而调用自己开发的驱动。

二、流程总览

添加JS API接口–>编写接口代码–>配置HDF头文件路径–>添加编译依赖

三、添加JS API接口

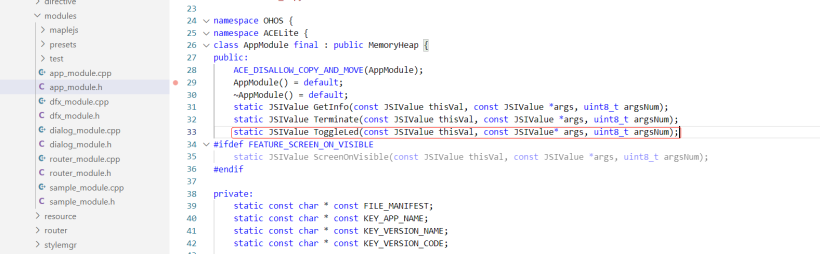

打开文件foundation\ace\ace_engine_lite\frameworks\src\core\modules\app_module.h，在32行处添加如下代码

static JSIValue ToggleLed(const JSIValue thisVal, const JSIValue* args, uint8_t argsNum);
1.

如图所示
【FFH】小熊派添加自定义JS API接口流程（以点亮LED为例）-鸿蒙开发者社区

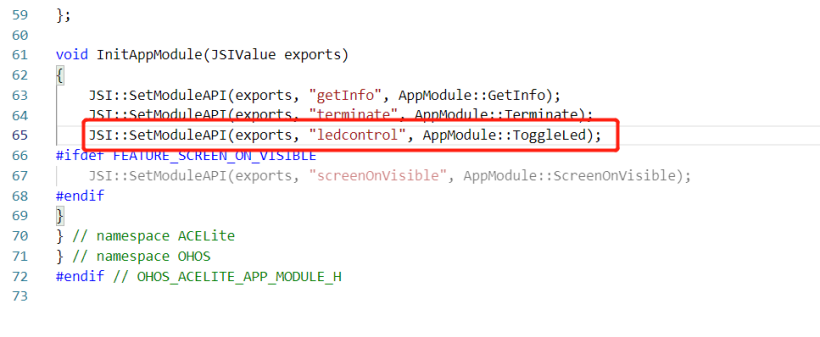

在65行处添加如下代码

JSI::SetModuleAPI(exports, "ledcontrol", AppModule::ToggleLed);
1.

【FFH】小熊派添加自定义JS API接口流程（以点亮LED为例）-鸿蒙开发者社区

四、编写对应的驱动代码

打开foundation\ace\ace_engine_lite\frameworks\src\core\modules\app_module.cpp文件，需要在两个位置添加我们自己API的代码

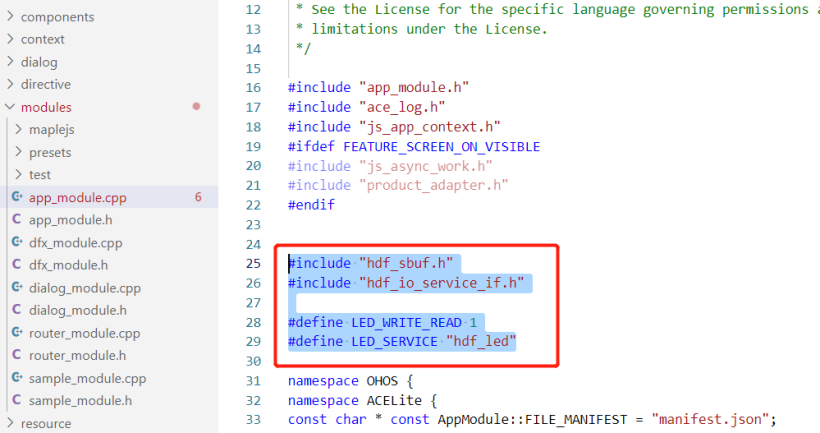

4.1添加头文件

在头文件导入处添加如下头文件

#include "hdf_sbuf.h"
#include "hdf_io_service_if.h"

#define LED_WRITE_READ 1
#define LED_SERVICE "hdf_led"
1.
2.
3.
4.
5.

如图所示
【FFH】小熊派添加自定义JS API接口流程（以点亮LED为例）-鸿蒙开发者社区

4.2添加API的代码

在适当位置加入以下代码，建议在JSIValue AppModule::GetInfo函数之前

static int OnDevEventReceived(void *priv, uint32_t id, struct HdfSBuf *data)
{
    uint32_t value;
    HdfSbufReadUint32(data, &value);
    HILOG_ERROR(HILOG_MODULE_ACE,"%s: dev event received: %u %u\n", (char *)priv, id, value);

    return HDF_SUCCESS;
}

static int GpioWriteRead(struct HdfIoService *serv, int32_t eventData, int32_t *val)
{
    int ret = HDF_FAILURE;
    struct HdfSBuf *data = HdfSBufObtainDefaultSize();
    struct HdfSBuf *reply = HdfSBufObtainDefaultSize();

    if (data == NULL || reply == NULL) {
        HILOG_ERROR(HILOG_MODULE_ACE,"fail to obtain sbuf data\n");
        return ret;
    }

    if (!HdfSbufWriteUint8(data, (uint8_t)eventData))
    {
        HILOG_ERROR(HILOG_MODULE_ACE,"fail to write sbuf\n");
        HdfSBufRecycle(data);
        HdfSBufRecycle(reply);
        return ret;
    }

    ret = serv->dispatcher->Dispatch(&serv->object, LED_WRITE_READ, data, reply);
    if (ret != HDF_SUCCESS)
    {
        HILOG_ERROR(HILOG_MODULE_ACE,"fail to send service call\n");
        HdfSBufRecycle(data);
        HdfSBufRecycle(reply);
        return ret;
    }
    if (!HdfSbufReadInt32(reply, val))
    {
        HILOG_ERROR(HILOG_MODULE_ACE,"fail to get service call reply\n");
        ret = HDF_ERR_INVALID_OBJECT;
        HdfSBufRecycle(data);
        HdfSBufRecycle(reply);
        return ret;
    }
    HILOG_ERROR(HILOG_MODULE_ACE,"Get reply is: %d\n", val);

    HdfSBufRecycle(data);
    HdfSBufRecycle(reply);
    return ret;
}

JSIValue AppModule::ToggleLed(const JSIValue thisVal, const JSIValue *args, uint8_t argsNum)
{
    HILOG_ERROR(HILOG_MODULE_ACE, "led button pressed.");

    struct HdfIoService *serv = HdfIoServiceBind(LED_SERVICE);
    if (serv == NULL)
    {
        HILOG_ERROR(HILOG_MODULE_ACE,"fail to get service2 %s\n", LED_SERVICE);
        return JSI::CreateUndefined();
    }

    if ((args == nullptr) || (argsNum == 0) || (JSI::ValueIsUndefined(args[0]))) {
        return JSI::CreateUndefined();
    }

    JSIValue success = JSI::GetNamedProperty(args[0], CB_SUCCESS);
    JSIValue fail = JSI::GetNamedProperty(args[0], CB_FAIL);
    JSIValue complete = JSI::GetNamedProperty(args[0], CB_COMPLETE);

    int32_t num = (int32_t)JSI::GetNumberProperty(args[0], "code");

    int32_t replyData = 0;

    if (GpioWriteRead(serv, num, &replyData))
    {
        HILOG_ERROR(HILOG_MODULE_ACE,"fail to send event\n");
        JSI::CallFunction(fail, thisVal, nullptr, 0);
        JSI::CallFunction(complete, thisVal, nullptr, 0);
        JSI::ReleaseValueList(success, fail, complete);
        return JSI::CreateUndefined();
    }

    JSIValue result = JSI::CreateObject();
    JSI::SetNumberProperty(result, "led_status", replyData);

    JSIValue argv[ARGC_ONE] = {result};
    JSI::CallFunction(success, thisVal, argv, ARGC_ONE);
    JSI::CallFunction(complete, thisVal, nullptr, 0);
    JSI::ReleaseValueList(success, fail, complete, result);

    HdfIoServiceRecycle(serv);

    return JSI::CreateUndefined();
}
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
35.
36.
37.
38.
39.
40.
41.
42.
43.
44.
45.
46.
47.
48.
49.
50.
51.
52.
53.
54.
55.
56.
57.
58.
59.
60.
61.
62.
63.
64.
65.
66.
67.
68.
69.
70.
71.
72.
73.
74.
75.
76.
77.
78.
79.
80.
81.
82.
83.
84.
85.
86.
87.
88.
89.
90.
91.
92.
93.
94.
95.

代码推荐添加位置如图所示
【FFH】小熊派添加自定义JS API接口流程（以点亮LED为例）-鸿蒙开发者社区

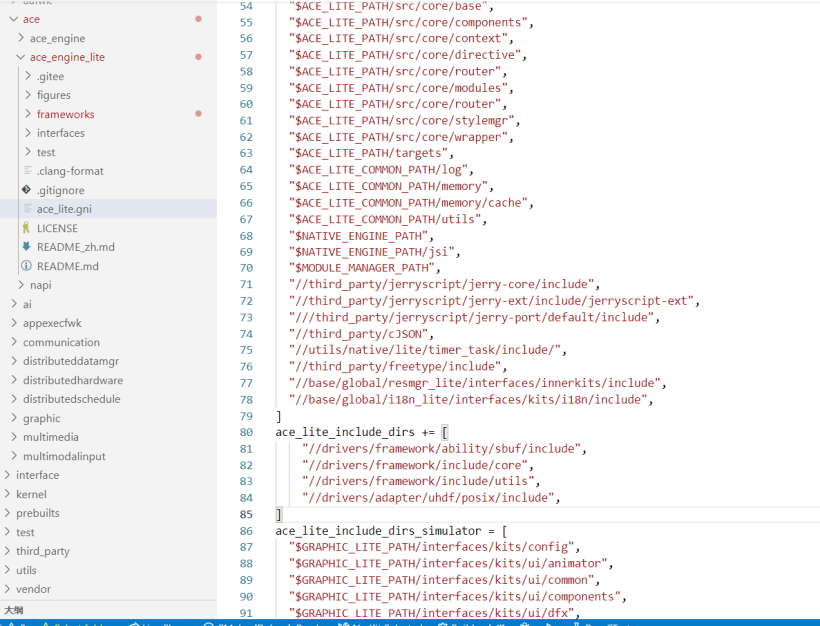

五、配置HDF头文件路径

打开foundation\ace\ace_engine_lite\ace_lite.gni文件，在大约80行处添加如下配置

ace_lite_include_dirs += [
    "//drivers/framework/ability/sbuf/include",
    "//drivers/framework/include/core",
    "//drivers/framework/include/utils",
    "//drivers/adapter/uhdf/posix/include",
]
1.
2.
3.
4.
5.
6.

【FFH】小熊派添加自定义JS API接口流程（以点亮LED为例）-鸿蒙开发者社区
![](C:\Users\33124\Desktop\博客素材\小熊派开发JS API\HDF配置.png)

六、添加编译依赖

打开foundation\ace\ace_engine_lite\frameworks\BUILD.gn，在public_deps中添加以下代码

"//drivers/adapter/uhdf/manager:hdf_core",
1.

打开foundation\ace\ace_engine_lite\test\ace_test_config.gni，在extra_deps中添加以下代码

"//drivers/adapter/uhdf/manager:hdf_core",
1.

七、补充

至此接口就开发好了，至于怎么调用，请参考另外一位同学的文章【FFH】小熊派北向通过JS自定义接口调用南向驱动(以点亮LED为例)

©著作权归作者所有，如需转载，请注明出处，否则将追究法律责任

分类

标签

已于2022-2-18 15:23:26修改

4条回复

按时间正序

按时间倒序

红叶亦知秋

自定义总是更炫酷一些，感谢指导

2022-2-14 11:56:12

lrf19930506

我参考上面的教程移植到hi3516dv300-ipcamera_hispark_taurus，ace通过HdfIoServiceBind绑定服务失败，单独写一个测试程序却能成功，版本是openharmony小型系统LTS3.0.2，大神们帮看一下。

ace绑定服务失败，代码段以及日志如下:

#define LED_SERVICE "hdf_led"

JSIValue AppModule::ToggleLed(const JSIValue thisVal, const JSIValue *args, uint8_t argsNum)
{
    HILOG_INFO(HILOG_MODULE_ACE, "Ace ToggleLed%s\n", LED_SERVICE);
    struct HdfIoService *serv = HdfIoServiceBind(LED_SERVICE);
    if (serv == NULL) {
        HILOG_ERROR(HILOG_MODULE_ACE, "fail to get service2 %s\n", LED_SERVICE);
        return JSI::CreateUndefined();
    }
    HdfIoServiceRecycle(serv);
    return JSI::CreateUndefined();
}

#下面是日志
#################################################################
OHOS #
OHOS # 01-01 00:19:15.459 18 16 I 03900/ACE: Ace ToggleLedhdf_led

01-01 00:19:15.459 18 16 E 02500/hdf_syscall_adapter: HdfIoServiceAdapterObtain: load dev_mgr driver failed
01-01 00:19:15.459 18 16 E 02500/HDF_LOG_TAG: failed to get dev_mgr service
01-01 00:19:15.459 18 16 E 02500/hdf_syscall_adapter: HdfIoServiceAdapterObtain: load hdf_led driver failed
01-01 00:19:15.459 18 16 E 03900/ACE: fail to get service2 hdf_led
OHOS # 1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.

测试程序却可以成功绑定，代码段以及日志：

#define LED_SERVICE "hdf_led"

int main(int argc, char **argv)
{
  int i;
  printf("myled service %s!\r\n", LED_SERVICE);
  /* 获取服务 */
  struct HdfIoService *serv = HdfIoServiceBind(LED_SERVICE);
  if (serv == NULL)
  {
    printf("fail to get service %s!\r\n", LED_SERVICE);
    return HDF_FAILURE;
  }
  for (i = 0; i < argc; i++)
  {
    printf("\r\nArgument %d is %s.\r\n", i, argv[i]);
  }
  SendEvent(serv, atoi(argv[1]));
  HdfIoServiceRecycle(serv);
  printf("exit");
  return HDF_SUCCESS;
}

#下面是日志
#################################################################
OHOS #
OHOS # ./my_led 0
myled service hdf_led!
Argument 0 is my_led.
Argument 1 is 0.
Get reply is: 0
exit
OHOS #
01-01 00:19:31.643 22 101 E 02500/led_driver: Led driver dispatch
OHOS #
OHOS # 1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
35.
36.

2022-3-21 19:44:00

随遇而安的dandelion

代码中用到了很多JSI类的东西，由关于这个类的说明文档吗？很想知道这些代码是怎么写出来的？“渔”在哪里？能把你写出这个代码的学习路径讲一下吗？

2022-5-10 15:26:08

wx5d4ae0a46eeb9 回复了 lrf19930506

我参考上面的教程移植到hi3516dv300-ipcamera_hispark_taurus，ace通过HdfIoServiceBind绑定服务失败，单独写一个测试程序却能成功，版本是openharmony小型系统LTS3.0.2，大神们帮看一下。 ace绑定服务失败，代码段以及日志如下: #define LED_SERVICE "hdf_led" JSIValue AppModule::ToggleLed(const JSIValue thisVal, const JSIValue *args, uint8_t argsNum) { HILOG_INFO(HILOG_MODULE_ACE, "Ace...

遇到了同样问题, 插个眼先

2022-6-28 11:56:52
