BearPI-HM nano 专门为鸿蒙OS设计的开发板

板载高度集成 2,4GHZ WLAN SOC芯片Hi3861

板载NFC电路及标准E53接口

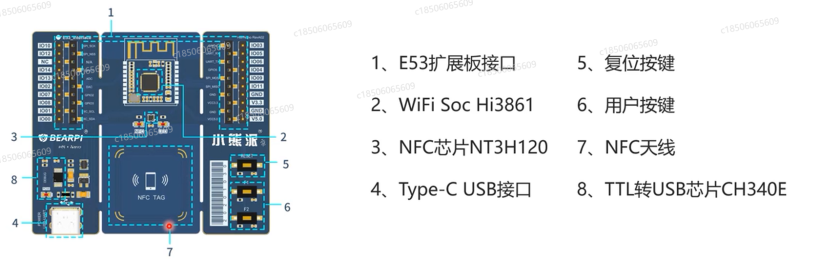

构成

梅科尔工作室-鸿蒙设备开发实战笔记一-开源基础软件社区

一、E53拓展板接口

由排座与排针构建
可通过杜邦线与外接传感器连接
可以加E53拓展板,对更多功能进行拓展

二、 NFC芯片

加上 7-NFC天线 可以实现碰一碰联网之类实验

三、WIFI Soc

作为主控芯片
型号为 Hi3861

四、 TTL转USB芯片

外接后可以实现烧入代码,输出调试日志

五、 TYPE-C USB接口

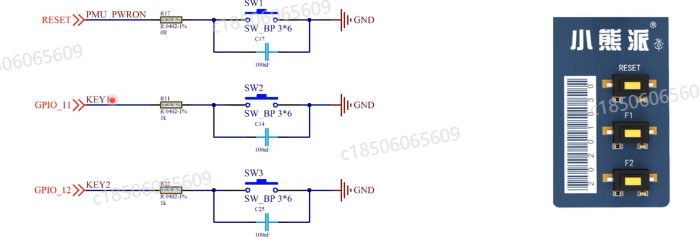

按键原理图

梅科尔工作室-鸿蒙设备开发实战笔记一-开源基础软件社区

SW1对应复位按键,SW2、SW3对应用户按键
E53接口电路图
