鸿蒙容器组件 ColumnSplit 与 RowSplit解析：动态分割布局指南

谢道韫I

发布于 2025-6-26 00:18

浏览

0收藏

一、引言：分割布局 —— 交互体验的灵活性革命

在鸿蒙应用开发中，ColumnSplit 与 RowSplit 组件作为动态分割布局的核心工具，为开发者提供了构建交互式多面板界面的强大能力。ColumnSplit 实现垂直方向的区域分割，RowSplit 专注于水平方向的空间分配，两者通过可拖拽分割线实现区域尺寸的动态调整。这种 "所见即所得" 的布局模式，完美适配文件管理器、数据仪表盘、多任务界面等需要灵活空间分配的场景，使应用能够根据用户需求实时调整各功能区域的显示比例，大幅提升交互体验的灵活性与实用性。

二、核心概念与基础架构

2.1 动态分割的设计哲学

ColumnSplit 与 RowSplit 基于 "弹性空间分配" 理念构建：

垂直分割：ColumnSplit 将容器沿 Y 轴分割为多个垂直区域，每个区域可独立放置组件
水平分割：RowSplit 沿 X 轴分割为水平区域，支持拖拽调整各区域宽度
交互机制：通过内置分割线组件，用户可实时调整区域占比，实现 "所见即所得" 的布局定制

这种设计使界面能够根据内容重要性动态分配空间，尤其适合需要同时展示多类信息且信息优先级可变的场景。

2.2 基础语法与最简实现

ColumnSplit 基础示例

// xxx.ets
@Entry
@Component
struct ColumnSplitExample {
  build() {
    Column(){
      Text('The dividing line can be dragged').fontSize(9).fontColor(0xCCCCCC).width('90%')
      ColumnSplit() {
        Text('1').width('100%').height(50).backgroundColor(0xF5DEB3).textAlign(TextAlign.Center)
        Text('2').width('100%').height(50).backgroundColor(0xD2B48C).textAlign(TextAlign.Center)
        Text('3').width('100%').height(50).backgroundColor(0xF5DEB3).textAlign(TextAlign.Center)
        Text('4').width('100%').height(50).backgroundColor(0xD2B48C).textAlign(TextAlign.Center)
        Text('5').width('100%').height(50).backgroundColor(0xF5DEB3).textAlign(TextAlign.Center)
      }
      .borderWidth(1)
      .resizeable(true) // 可拖动
      .width('90%').height('60%')
    }.width('100%')
  }
}

布局特点：默认将容器垂直平分，两区域高度各占 50%，分割线可拖拽调整。

RowSplit 基础示例

// xxx.ets
@Entry
@Component
struct RowSplitExample {
  build() {
    Column() {
      Text('The second line can be dragged').fontSize(9).fontColor(0xCCCCCC).width('90%')
      RowSplit() {
        Text('1').width('10%').height(100).backgroundColor(0xF5DEB3).textAlign(TextAlign.Center)
        Text('2').width('10%').height(100).backgroundColor(0xD2B48C).textAlign(TextAlign.Center)
        Text('3').width('10%').height(100).backgroundColor(0xF5DEB3).textAlign(TextAlign.Center)
        Text('4').width('10%').height(100).backgroundColor(0xD2B48C).textAlign(TextAlign.Center)
        Text('5').width('10%').height(100).backgroundColor(0xF5DEB3).textAlign(TextAlign.Center)
      }
      .resizeable(true) // 可拖动
      .width('90%').height(100)
    }.width('100%').margin({ top: 5 })
  }
}

布局特点：水平分割容器为上下两部分，默认宽度各占 50%，支持拖拽分割线调整比例。

三、核心属性与事件系统

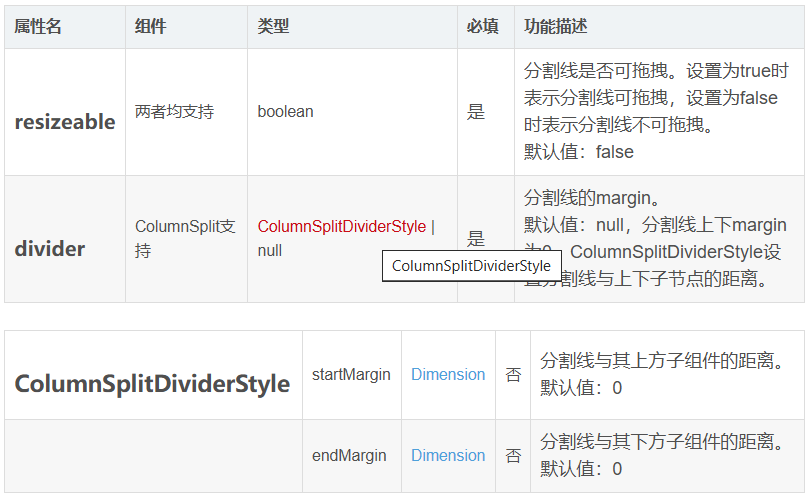

3.1 空间分配属性

鸿蒙容器组件 ColumnSplit 与 RowSplit解析：动态分割布局指南-鸿蒙开发者社区

典型配置示例：

    ColumnSplit() {
      /* 子组件... */
    }
    .resizeable(true)
    .divider({
      startMargin: 10,
      endMargin: 10,
    })

3.2 事件监听接口

@Entry
@Component
struct SplitExample {
  build() {
    Column() {
      // 垂直分割区域
      ColumnSplit() {
        Text('顶部区域').height('50%').backgroundColor(Color.Orange)
        Divider()
        Text('底部区域').height('50%').backgroundColor(Color.Blue)
      }

      // 水平分割区域
      RowSplit() {
        Text('左侧区域').width('40%').backgroundColor(Color.Green)
        Divider().vertical(true)
        Text('右侧区域').width('60%').backgroundColor(Color.Yellow)
      }
      .onDragStart(() => console.log('水平拖拽开始'))
      .onDragEnd(() => console.log('水平拖拽结束'))
    }
  }
}

四、实战案例：典型场景实现

4.1 文件管理器双面板布局


@Entry
@Component
struct FileManagerDemo {
  @State selectedFolder: string = '根目录'
  @State folderList: string[] = ['根目录', '文档', '图片', '视频', '音乐']
  @State fileMap: Map<string, string[]> = new Map([
    ['根目录', ['README.md', 'settings.json']],
    ['文档', ['开发文档.docx', '设计稿.pdf']],
    ['图片', ['风景.jpg', '头像.png']],
    ['视频', ['演示视频.mp4', '会议记录.mkv']]
  ])

  build() {
    ColumnSplit() {
      // 左侧文件夹列表
      Column() {
        ForEach(this.folderList, (folder: string) => {
          Text(folder)
            .padding(12)
            .width('100%')
            .borderRadius(4)
            .backgroundColor(this.selectedFolder === folder
              ? $r('app.color.selected_bg')
              : $r('app.color.unselected_bg'))
            .fontColor(this.selectedFolder === folder
              ? $r('app.color.selected_text')
              : $r('app.color.unselected_text'))
            .onClick(() => {
              this.selectedFolder = folder
            })
        })
      }
      .width('30%') // 左侧固定30%宽度
      .padding(8)

      // 右侧文件内容展示
      Column() {
        Text(`当前文件夹: ${this.selectedFolder}`)
          .padding(16)
          .fontSize(18)
          .fontWeight(FontWeight.Bold)
          .fontColor($r('app.color.title_text'))

        // 文件列表
        List({ space: 8 }) {
          ForEach(this.fileMap.get(this.selectedFolder) || [], (file: string) => {
            ListItem() {
              Text(file)
                .padding(12)
                .width('100%')
                .backgroundColor($r('app.color.item_bg'))
                .borderRadius(8)
            }
          })
        }
        .width('100%')
        .layoutWeight(1) // 占据剩余空间
        .divider({
          strokeWidth: 1,
          color: $r('app.color.divider')
        })
      }
      .layoutWeight(1) // 右侧自适应宽度
      .padding(8)
    }
    .type(PanelType.Horizontal) // 水平分割布局
    .dragBar(true) // 显示拖拽条
    .onChange((width: number) => {
      console.info(`左侧面板宽度: ${width}px`)
    })
    .width('100%')
    .height('100%')
    .backgroundColor($r('app.color.background'))
  }
}

4.2 数据仪表盘多面板布局

@Entry
@Component
struct DataDashboardDemo {
  @State dataList: string[] = ['数据项1', '数据项2', '数据项3', '数据项4', '数据项5', '数据项6']
  @State chartData: number[] = [25, 30, 45, 60, 40, 35] // 图表数据

  build() {
    RowSplit() {
      // 上方图表区域
      Column() {
        Text('数据统计图表区域')
          .padding(16)
          .fontSize(18)
          .fontWeight(FontWeight.Bold)
          .fontColor($r('app.color.title_text'))
          .width('100%')
          .textAlign(TextAlign.Center)
          .backgroundColor($r('app.color.header_bg'))

        // 图表容器
        Stack() {
          // 柱状图模拟
          Row({ space: 8 }) {
            ForEach(this.chartData, (value, index) => {
              Column() {
                Text(`${value}%`)
                  .fontSize(12)
                  .fontColor($r('app.color.chart_text'))
                  .margin({ bottom: 4 })
                Column()
                  .width(30)
                  .height(value)
                  .backgroundColor($r('app.color.chart_bar'))
                  .borderRadius(4)
                Text(`数据${index + 1}`)
                  .fontSize(12)
                  .fontColor($r('app.color.chart_label'))
                  .margin({ top: 4 })
              }
              .alignItems(HorizontalAlign.Center)
            })
          }
          .height(200)
          .justifyContent(FlexAlign.End)
          .width('100%')
          .padding(16)
        }
        .width('100%')
        .height(250)
        .backgroundColor($r('app.color.chart_bg'))
        .borderRadius(12)
        .margin({ left: 16, right: 16, bottom: 16 })
      }
      .layoutWeight(2) // 权重比例2

      // 下方数据列表
      Column() {
        Text('详细数据列表')
          .padding(16)
          .fontSize(18)
          .fontWeight(FontWeight.Bold)
          .fontColor($r('app.color.title_text'))
          .width('100%')
          .textAlign(TextAlign.Center)
          .backgroundColor($r('app.color.header_bg'))

        List({ space: 8 }) {
          ForEach(this.dataList, (item, index) => {
            ListItem() {
              Row() {
                Text(`数据${index + 1}`)
                  .width(80)
                  .fontColor($r('app.color.data_index'))
                  .fontWeight(FontWeight.Medium)

                Text(item)
                  .flexGrow(1)
                  .textAlign(TextAlign.Start)
                  .fontColor($r('app.color.data_text'))
              }
              .padding(12)
            }
            .backgroundColor(index % 2 === 0
              ? $r('app.color.list_item_even')
              : $r('app.color.list_item_odd'))
            .borderRadius(8)
          })
        }
        .width('100%')
        .divider({
          strokeWidth: 1,
          color: $r('app.color.divider')
        })
        .scrollBar(BarState.Auto)
        .layoutWeight(1) // 占据剩余空间
      }
      .layoutWeight(3) // 权重比例3
    }
    .type(PanelType.Vertical) // 垂直分割布局
    .dragBar(true) // 显示拖拽条
    .onChange((height: number) => {
      console.info(`图表区域高度: ${height}px`)
    })
    .width('100%')
    .height('100%')
    .backgroundColor($r('app.color.background'))
  }
}

五、工程实践最佳指南

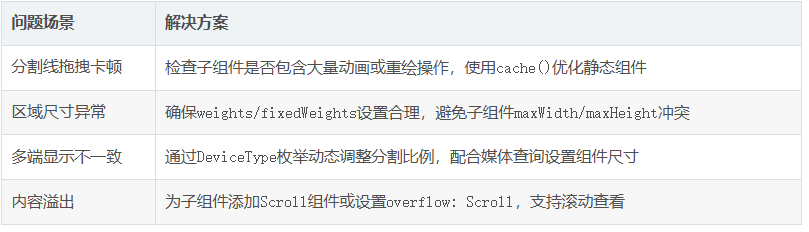

常见问题解决方案

鸿蒙容器组件 ColumnSplit 与 RowSplit解析：动态分割布局指南-鸿蒙开发者社区

六、总结：动态布局的未来与实践建议

鸿蒙 ColumnSplit 与 RowSplit 组件通过标准化的分割机制，为全场景应用提供了灵活的空间分配能力。从文件管理的双面板交互到数据仪表的多区域展示，分割布局在以下场景中具有显著优势：

多任务并行处理：同时展示多个功能模块，支持任务间快速切换
内容优先级动态调整：根据使用场景实时分配显示空间
大屏设备高效利用：充分利用平板、智慧屏等设备的大屏优势

未来随着鸿蒙生态的发展，分割布局将与更多特性融合，如：

智能分割建议：基于用户行为自动优化分割比例
跨设备布局同步：多端设备间保持一致的分割状态
3D 分割效果：支持 Z 轴深度的立体分割界面

实践建议：

从基础分割开始实践，逐步掌握ColumnSplit与RowSplit的混合使用
利用 DevEco Studio 的实时预览功能调试多端分割效果
将常用分割布局抽象为可复用组件，如DoublePanel、TripleSplit
关注官方更新，探索分割布局与新交互特性（如手势操作）的结合方式

通过系统掌握分割布局技术，开发者能够构建更具交互性和适应性的界面，为用户提供个性化的空间分配体验，在鸿蒙全场景开发中抢占先机。
