[HarmonyOS NEXT 实战案例一：Grid] 基础网格布局：打造精美电商商品列表

项目已开源，开源地址： https://gitcode.com/nutpi/HarmonyosNextCaseStudyTutorial ， 欢迎fork & star

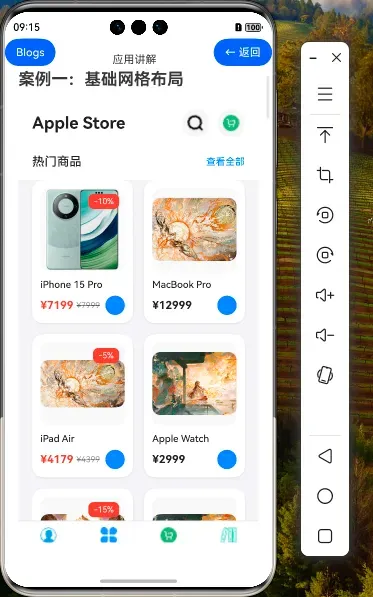

效果演示

1. Grid组件概述

在HarmonyOS NEXT的ArkUI框架中，Grid组件是一种强大的网格容器，它与GridItem子组件一起使用，可以创建灵活的网格布局。网格布局是由"行"和"列"分割的单元格组成，通过指定"项目"所在的单元格，可以实现各种各样的布局效果。

1.1 Grid与GridItem的关系

• Grid：网格容器组件，用于设置网格布局相关参数
• GridItem：网格子项组件，定义子组件相关特征
• Grid的子组件必须是GridItem组件

1.2 Grid组件的主要特性

特性	描述
自定义行列数	可以通过rowsTemplate和columnsTemplate属性设置网格的行数和列数
尺寸占比控制	可以控制每行每列的尺寸占比
子组件跨行列	可以设置子组件横跨几行或几列
布局方向	支持垂直和水平布局
间距控制	可以设置行间距和列间距
滚动能力	支持构建可滚动的网格布局

2. 电商商品列表实战

在本案例中，我们将使用Grid和GridItem组件创建一个电商应用的商品列表页面，展示Apple Store的产品。

2.1 页面结构概览

我们的电商商品列表页面包含以下几个部分：

1. 顶部标题栏：显示应用名称和操作按钮
2. 分类标签：显示商品分类和查看更多选项
3. 商品网格：使用Grid和GridItem展示商品信息
4. 底部导航栏：提供应用的主要导航选项

2.2 数据模型定义

首先，我们定义商品数据模型：

interface Product {
    id: number,
    name: string,
    price: number,
    image: Resource,
    discount?: number
}

然后，创建商品数据数组：

@State products:Product[] = [
    { id: 1, name: 'iPhone 15 Pro', price: 7999, image: $r('app.media.phone'), discount: 10 },
    { id: 2, name: 'MacBook Pro', price: 12999, image: $r('app.media.big15') },
    { id: 3, name: 'iPad Air', price: 4399, image: $r('app.media.big14'), discount: 5 },
    // 更多商品...
]

2.3 顶部标题栏实现

// 顶部标题栏
Row() {
    Text('Apple Store')
        .fontSize(24)
        .fontWeight(FontWeight.Bold)
        .fontColor('#1D1D1F')

    Blank()

    Button() {
        Image($r('app.media.search_icon'))
            .width(24)
            .height(24)
    }
    .width(40)
    .height(40)
    .borderRadius(20)
    .backgroundColor('#F5F5F7')

    Button() {
        Image($r('app.media.cart_icon'))
            .width(24)
            .height(24)
    }
    .width(40)
    .height(40)
    .borderRadius(20)
    .backgroundColor('#F5F5F7')
    .margin({ left: 12 })
}
.width('100%')
.padding({ left: 20, right: 20, top: 10, bottom: 10 })
.backgroundColor('#FFFFFF')

2.4 分类标签实现

// 分类标签
Row() {
    Text('热门商品')
        .fontSize(18)
        .fontWeight(FontWeight.Medium)
        .fontColor('#1D1D1F')

    Blank()

    Text('查看全部')
        .fontSize(14)
        .fontColor('#007AFF')
}
.width('100%')
.padding({ left: 20, right: 20, top: 16, bottom: 16 })
.backgroundColor('#FFFFFF')

3. Grid网格布局实现

3.1 Grid容器配置

Grid() {
    // GridItem子项...
}
.columnsTemplate('1fr 1fr') // 两列布局
.columnsGap(16)             // 列间距
.rowsGap(16)                // 行间距
.width('100%')
.layoutWeight(1)
.padding({ left: 20, right: 20, bottom: 20 })
.backgroundColor('#F2F2F7')

在这个配置中：

• columnsTemplate('1fr 1fr')：设置两列布局，每列占比相等
• columnsGap(16)：设置列间距为16vp
• rowsGap(16)：设置行间距为16vp

3.2 GridItem商品卡片实现

我们使用ForEach循环遍历商品数据，为每个商品创建一个GridItem：

ForEach(this.products, (product:Product) => {
    GridItem() {
        Column() {
            // 商品图片容器
            Stack({ alignContent: Alignment.TopEnd }) {
                Image(product.image)
                    .width('100%')
                    .height(120)
                    .objectFit(ImageFit.Contain)
                    .backgroundColor('#F8F8F8')
                    .borderRadius(12)

                // 折扣标签
                if (product.discount) {
                    Text(`-${product.discount}%`)
                        .fontSize(12)
                        .fontColor('#FFFFFF')
                        .backgroundColor('#FF3B30')
                        .padding({ left: 8, right: 8, top: 4, bottom: 4 })
                        .borderRadius(8)
                        .margin({ top: 8, right: 8 })
                }
            }
            .width('100%')
            .height(120)

            // 商品信息
            Column() {
                Text(product.name)
                    .fontSize(14)
                    .fontWeight(FontWeight.Medium)
                    .fontColor('#1D1D1F')
                    .maxLines(2)
                    .textOverflow({ overflow: TextOverflow.Ellipsis })
                    .margin({ top: 12 })

                Row() {
                    if (product.discount) {
                        Text(`¥${(product.price * (100 - product.discount) / 100).toFixed(0)}`)
                            .fontSize(16)
                            .fontWeight(FontWeight.Bold)
                            .fontColor('#FF3B30')

                        Text(`¥${product.price}`)
                            .fontSize(12)
                            .fontColor('#8E8E93')
                            .decoration({ type: TextDecorationType.LineThrough })
                            .margin({ left: 4 })
                    } else {
                        Text(`¥${product.price}`)
                            .fontSize(16)
                            .fontWeight(FontWeight.Bold)
                            .fontColor('#1D1D1F')
                    }

                    Blank()

                    Button() {
                        Image($r('app.media.add_icon'))
                            .width(16)
                            .height(16)
                            .fillColor('#FFFFFF')
                    }
                    .width(28)
                    .height(28)
                    .borderRadius(14)
                    .backgroundColor('#007AFF')
                }
                .width('100%')
                .margin({ top: 8 })
            }
            .alignItems(HorizontalAlign.Start)
            .width('100%')
        }
        .width('100%')
        .padding(12)
        .backgroundColor('#FFFFFF')
        .borderRadius(16)
        .shadow({
            radius: 8,
            color: 'rgba(0, 0, 0, 0.1)',
            offsetX: 0,
            offsetY: 2
        })
    }
    .onClick(() => {
        console.log(`点击了商品: ${product.name}`)
    })
})

每个GridItem包含：

1. 商品图片：使用Stack布局，支持在右上角显示折扣标签
2. 商品名称：支持最多显示两行，超出部分使用省略号
3. 价格信息：显示原价和折扣价（如果有折扣）
4. 添加按钮：用于将商品添加到购物车

3.3 底部导航栏实现

// 底部导航栏
Row() {
    Column() {
        Image($r('app.media.home_icon'))
            .width(24)
            .height(24)
            .fillColor('#007AFF')

        Text('首页')
            .fontSize(12)
            .fontColor('#007AFF')
            .margin({ top: 4 })
    }
    .layoutWeight(1)

    // 其他导航项...
}
.width('100%')
.height(60)
.backgroundColor('#FFFFFF')
.borderColor('#E5E5EA')
.borderWidth({ top: 1 })

4. Grid组件的关键属性详解

4.1 行列设置

属性	描述	示例
columnsTemplate	设置网格布局的列数和每列的尺寸占比	'1fr 2fr'：两列布局，第二列是第一列的两倍宽
rowsTemplate	设置网格布局的行数和每行的尺寸占比	'1fr 1fr 1fr'：三行布局，每行高度相等
columnsGap	设置列间距	columnsGap(16)
rowsGap	设置行间距	rowsGap(16)

4.2 GridItem定位属性

属性	描述	示例
rowStart	设置起始行号	rowStart(1)
rowEnd	设置结束行号	rowEnd(3)
columnStart	设置起始列号	columnStart(2)
columnEnd	设置结束列号	columnEnd(4)

4.3 布局方向

Grid() {
  // 子项...
}
.layoutDirection(GridDirection.Row) // 水平方向布局

GridDirection枚举值：

• GridDirection.Row：水平方向布局（默认）
• GridDirection.Column：垂直方向布局

5. 布局技巧与最佳实践

5.1 响应式网格布局

在不同屏幕尺寸下，可以动态调整列数：

// 根据屏幕宽度调整列数
let columns = '1fr 1fr';
if (screenWidth >= 600) {
  columns = '1fr 1fr 1fr';
}
if (screenWidth >= 840) {
  columns = '1fr 1fr 1fr 1fr';
}

Grid() {
  // 子项...
}
.columnsTemplate(columns)

5.2 商品卡片设计技巧

1. 阴影效果：使用shadow属性为卡片添加阴影，增强立体感
2. 圆角处理：为卡片和图片添加borderRadius，使界面更加圆润
3. 折扣标签：使用条件渲染显示折扣标签，突出促销商品
4. 文本溢出处理：使用maxLines和textOverflow处理长文本

5.3 网格间距优化

适当的网格间距可以提升用户体验：

• 列间距(columnsGap)：通常设置为12-20vp
• 行间距(rowsGap)：通常设置为16-24vp

6. 总结

在本教程中，我们学习了如何使用HarmonyOS NEXT的Grid和GridItem组件创建一个电商商品列表页面。我们详细讲解了Grid组件的基本概念、主要属性和使用方法，以及如何通过合理的布局和样式设计，打造美观实用的商品卡片。
