UCharts for Harmony

:::

---

前言

在移动应用开发中，数据可视化是提升用户体验的重要手段。随着 HarmonyOS 生态的快速发展，开发者们迫切需要一款功能强大、易于使用的图表库。今天为大家介绍一款优秀的开源第三方组件 —— UCharts，它为 HarmonyOS 开发者提供了丰富的图表解决方案。

介绍

UCharts 是一个基于 TypeScript 实现的类型丰富、高性能、模块化、可扩展、支持主题定制的跨平台图表库。底层渲染逻辑全部采用 TypeScript 实现，上层通过适配层（adapters）适配到不同平台，包括鸿蒙（HarmonyOS）、微信小程序、uniapp 等，真正实现"一套核心，多端复用"。
现已适配 HarmonyOS 平台。支持多种常用图表类型，满足鸿蒙应用的数据可视化需求。目前代码已经全部开源到Github，三方库中心仓，欢迎各位下载使用并提出宝贵意见！

背景

UCharts的前身uCharts是一款使用JavaScript基于canvas API开发的多平台前端应用图表库，已是2020年开发的版本。旧版本存在的一些架构问题和多端适配耦合问题，面对现如今高速发展的各种前端技术和平台，已不在具有技术优势。
UCharts重新设计了底层架构，模块化开发，核心层只实现与平台无关的渲染逻辑，独立的事件系统和动画系统。上层设计通过适配层适配到不同平台，解耦各个平台的交互逻辑。
用户只需要简单的配置，即可实现各种精美图表的绘制展示，满足各类应用的数据可视化需求。

特性

🧩 模块化设计：底层渲染与平台适配解耦，易于扩展和维护
🛡️ TypeScript 全面支持：类型安全，开发体验优秀
🎨 丰富图表类型：柱状图、条状图、折线图、区域图、山峰图等20种不同类型图表
⚡ 高性能渲染：底层优化，独立的动画和事件系统
🔌 易于扩展：支持自定义图表类型和平台适配
🍭 自定义样式：支持主题定制

支持的图表类型

UCharts 提供了丰富的图表类型，能够满足大部分数据可视化需求：

基础图表

• 柱状图（Column）：适用于比较不同类别的数据
• 条形图（Bar）：水平方向的柱状图
• 折线图（Line）：展示数据随时间的变化趋势
• 面积图（Area）：在折线图基础上填充面积

统计图表

• 饼图（Pie）：展示数据的占比关系
• 环形图（Ring）：饼图的变体，中心留空
• 雷达图（Radar）：多维度数据对比
• 散点图（Scatter）：展示两个变量之间的关系

专业图表

• K线图（Candle）：金融数据可视化
• 仪表盘（Gauge）：展示单一指标的完成度
• 热力图（Heatmap）：矩阵数据的可视化
• 词云图（Word）：文本数据的可视化

特殊图表

• 漏斗图（Funnel）：展示业务流程中的转化率
• 玫瑰图（Rose）：极坐标下的柱状图
• 气泡图（Bubble）：三维数据的可视化
• 山峰图（Mount）：地形数据可视化

更多图表类型请查看仓库文档。

下载安装

ohpm install @ibestservices/ucharts

体验预览

升级到 HarmonyOS NEXT 的手机, 可在应用商店搜索 best、ibest 关键字, 下载第一个名为 IBest-UI 的应用, 即可体验。

组件效果展示

UCharts图表通过扩展配置可以呈现出多种样式。下面将展示部分样式绘制效果，更多绘制样式请查看仓库文档。

柱状图

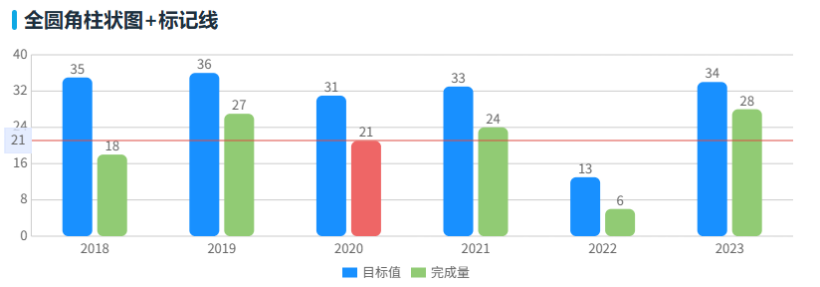

下图展示了一个由随机数据生成的柱状图，并配置了x轴、y轴、辅助线、圆角、自定义颜色等多项配置。

山峰图

下图是基于班级人数绘制的圆角山峰图。

饼状图

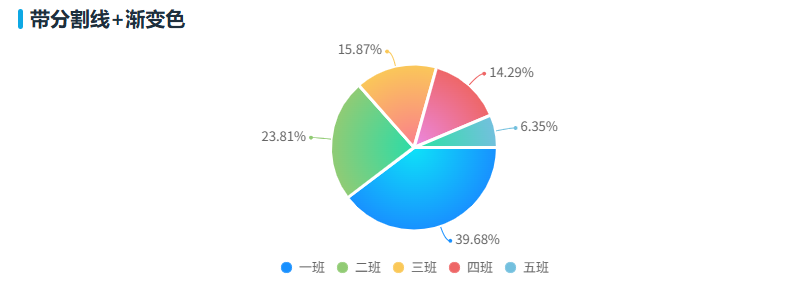

下图是基于班级人数比例绘制的饼状图。

词云图

样例解析

图表绘制

如果想要绘制图表，只需要简单几个步骤即可实现：

1. 页面中添加图表组件，并为组件初始化控制器。
2. 设置图表配置，通过组件控制器更新图表。

import { ChartOptions, UCharts, UChartsController } from '@ibestservices/ucharts'
@Entry
@Component
struct Index {
	private chart: UChartsController = new UChartsController();
	private opts: Partial<ChartOptions> = {
		type: "column",
    		categories: ["2018","2019","2020","2021","2022","2023"],
    		series: [
			{ name: "目标值", data: [35,36,31,33,13,34]},
			{ name: "完成量", data: [18,27,21,24,6,28]}
		],
    		xAxis: { disableGrid: true },
    		yAxis: { data: [{min: 0}] }
	}

	build() {
    		Column(){
      			UCharts({ controller: this.chart, onReady: () => {
          			this.chart.updateData(this.opts)
      			}})
      			/*
       			* 或者初始化时传入默认配置
       			* @State chart: UChartsController = new UChartsController(this.opts);
       			* UCharts({ controller: this.chart })
       			* */
    		}
  	}
}

扩展属性

每一种图表类型都有其对应的扩展属性配置，除了上面例子中的基础图表绘制。还可通过设置扩展属性来绘制各种丰富的图表样式。其中柱状图扩展属性配置项如下：

/**
 * 柱状图扩展配置
 */
export interface ColumnExtra {
  type: 'group'|'stack'|'meter'      //柱状图类型，可选值：'group'分组柱状图,'stack'堆叠柱状图,'meter'温度计式图，默认group
  width: number                      //柱状图每个柱子的图形宽度
  seriesGap: number                  //多series每个柱子之间的间距
  categoryGap: number                //每个category点位（X轴点）柱子组之间的间距
  barBorderCircle: boolean           //启用分组柱状图半圆边框，默认false
  barBorderRadius: [number,number,number,number]   //自定义4个圆角半径[左上,右上,右下,左下]
  linearType: 'none'|'opacity'|'custom'            //渐变类型，可选值："none"关闭渐变,"opacity"透明渐变,"custom"自定义颜色，默认none
  linearOpacity: number              //透明渐变的透明度（值范围0到1，值越小越透明），默认1
  customColor: string[]              //自定义渐变颜色，数组类型对应series的数组长度以匹配不同series颜色的不同配色方案，例如["#FA7D8D", "#EB88E2"]
  colorStop: number                  //渐变色的显示比例（值范围0到1，值越大自定义颜色程度越高）
  meterBorder: number                //温度计式图表的边框宽度，默认1
  meterFillColor: string             //温度计式图表的空余填充颜色，默认#FFFFFF
  activeBgColor: string              //当前点击柱状图的背景颜色，默认#000000
  activeBgOpacity: number            //当前点击柱状图的背景颜色透明度，默认0.08
  labelPosition: 'outside'|'insideTop'|'center'|'bottom'  //数据标签位置，有效值为"outside"外部,"insideTop"内顶部,"center"内中间,"bottom"内底部，默认outside
}

目录结构

├── core/                # 图表核心能力（平台无关）
│   ├── types/           # 类型定义
│   ├── utils/           # 工具函数
│   ├── chart/           # 各类图表渲染器
│   ├── event/           # 事件系统
│   ├── animation/       # 动画系统
│   └── factory.ts       # 图表工厂
├── adapters/            # 平台适配层
│   ├── harmony/         # 鸿蒙适配
│   ├── h5/              # 原生H5适配
│   ├── wechat/          # 微信小程序适配
│   └── uniapp/          # uniapp适配
├── interface/           # 对外统一接口
│   ├── CanvasContext.ts   # 跨平台统一 canvas context 接口定义
├── examples/            # 示例代码
├── docs/                # 文档
└── README.md

跨平台适配层说明

• 每个平台在 adapters/ 下有独立目录，负责将平台 API 适配为统一的底层渲染接口。
• 适配层需实现统一的适配接口，并暴露标准的 context、事件等能力。
• 新增平台时，仅需在 adapters/ 下新增目录并实现适配接口，无需修改 core 层代码。
• CanvasContext 统一接口：
  • ChartOptions.context 字段要求传入的 canvas context 必须兼容 interface/CanvasContext 类型。
  • 各平台适配层需将平台原生 canvas context 封装/适配为该接口，保证 core 层渲染逻辑的统一调用。
  • 具体接口定义见 interface/CanvasContext.ts，如需适配新平台，请实现该接口。

开发指南

新增图表类型

• 在 core/chart/ 下创建新的渲染器类，需继承 BaseRenderer，实现通用渲染逻辑。
• 在 core/factory.ts 中注册新图表类型。
• 在 core/types/extra.ts 和 core/types/series.ts 中添加扩展配置类型。
• 更新文档和示例。

新增平台适配层

• 在 adapters/ 下新建平台目录（如 myplatform/）。
• 实现统一适配接口，封装平台 canvas、事件等能力。
• 在平台入口文件（如 index.ts）中暴露适配能力。
• 如有需要暴露给用户层的适配层类型，在 interface/ 下新建对应平台目录并导出。
• 更新文档说明。

配置选项

详见 core/types/ 目录下类型定义，支持丰富的通用与扩展配置。

类型与接口统一导出

为方便用户开发，所有类型和接口均已在 UCharts/interface 统一导出。无论是图表配置类型、CanvasContext 适配类型，还是平台相关类型，均可通过如下方式导入：

import type { ChartOptions, CanvasContext } from 'UCharts/interface';

如需使用平台专属类型，可从 UCharts/interface/harmony 或 UCharts/interface/wechat 等路径导入。例如：

import type { HarmonyCanvasContext } from 'UCharts/interface/harmony';
import type { WechatCanvasContext } from 'UCharts/interface/wechat';

普通用户只需用 UCharts/interface 统一类型即可，平台专属类型仅在需要平台能力扩展时使用。

鸿蒙平台的适配实现

适配 CanvasContext 类型

使用代理模式，实现CanvasContext适配器，拦截 HarmonyOS 平台不支持的属性，进行兼容处理。

// 定义CanvasRenderingContext2D的CanvasContext适配器
class CanvasContextProxy implements ProxyHandler<CanvasRenderingContext2D>, ProxyHandler<CanvasContext> {
  // 拦截属性设置操作
  set(target: CanvasRenderingContext2D|CanvasContext, propertyKey: string, value: string, receiver: AnyType): AnyType {
    // 确保只设置存在的可写属性
    if (typeof propertyKey === 'string') {
      try {
        (target as AnyType)[propertyKey] = value;
        return true;
      } catch (e) {
        console.warn(`无法设置属性 ${String(propertyKey)}`, e);
      }
    }
    return false;
  }

  get(target: CanvasRenderingContext2D|CanvasContext, propertyKey: string, receiver: AnyType): AnyType {
    if (propertyKey === "createCircularGradient") {
      return undefined
    }

    const value: AnyType = (target as AnyType)[propertyKey];
    return typeof value === 'function' ? value.bind(target) : value;
  }
}

使用CanvasContextProxy适配CanvasRenderingContext2D

const handler = new CanvasContextProxy();
const context = new CanvasRenderingContext2D(new RenderingContextSettings(true));
const canvasContext = new Proxy(context, handler) as CanvasContext;

适配点击和触屏交互

通过将UCharts组件的点击事件和触摸事件坐标点适配到对应核心层接口

onMouseEvent(event: MouseEvent) {
    const p: Point = {
      x: event.x,
      y: event.y
    }
    if(event.action == MouseAction.Press) {
      this.chartRenderer?.scrollStart(p)
      this.chartRenderer?.touchLegend(p)
      this.chartRenderer?.showToolTip(p)
    } else if(event.action == MouseAction.Move) {
      this.chartRenderer?.scroll(p)
      if(!this.opts?.enableScroll) this.chartRenderer?.showToolTip(p)
    } else if(event.action == MouseAction.Release) {
      this.chartRenderer?.scrollEnd()
    }
  }

  onTouchEvent(event: TouchEvent) {
    const touch = event.touches[0]
    const p: Point = {
      x: touch.x,
      y: touch.y
    }
    if(event.type == TouchType.Down) {
      this.chartRenderer?.scrollStart(p)
      this.chartRenderer?.touchLegend(p)
      this.chartRenderer?.showToolTip(p)
    } else if(event.type == TouchType.Move) {
      this.chartRenderer?.scroll(p)
      if(event.touches.length > 1) {
        this.chartRenderer?.doubleZoom([
          {x: event.touches[0].x, y: event.touches[0].y},
          {x: event.touches[1].x, y: event.touches[1].y}
        ])
      }
      if(!this.opts?.enableScroll) this.chartRenderer?.showToolTip(p)
    } else if(event.type == TouchType.Up) {
      this.chartRenderer?.scrollEnd()
    }
  }

最终实现 HarmonyOS 平台的适配。

未来发展

随着 HarmonyOS 生态的不断完善，UCharts 也在持续演进：

• 更多图表类型：不断增加新的图表类型支持
• 性能优化：持续优化渲染性能和内存使用
• 交互增强：提供更丰富的交互功能
• 主题系统：完善的主题定制系统

对于正在开发 HarmonyOS 应用的开发者来说，UCharts 无疑是一个值得尝试的优秀第三方库。它不仅能够帮助您快速实现数据可视化功能，还能为您的应用带来更好的用户体验。

相关资源

• GitHub 仓库：https://github.com/junbin-yang/uCharts-v3
• 官方文档：https://www.ucharts.cn
• 示例代码：项目中的 examples 目录
• 社区支持：QQ 群、微信群等技术交流平台

希望这篇文章能够帮助您更好地了解和使用 UCharts，在 HarmonyOS 开发中创造出更加精彩的数据可视化应用！

致谢

感谢所有开源贡献者和用户的支持！
