鸿蒙Next手势详解系列：捏合手势实现图片跟手缩放 原创

上篇已经了解了捏合手势的基础使用和回调函数。在上篇的捏合手势中，我们可以发现，图片在缩放过程中都是居中缩放的，虽然捏合中心点不一样，但是缩放效果都是一样的。这显然不符合我们手指捏合的预期。
实际图片展示中，我们希望实现，手指捏合放大或缩小的过程中，可以让缩放中心位置保持不变，这样我们就可以直接看到我们想要放大展示的地方。

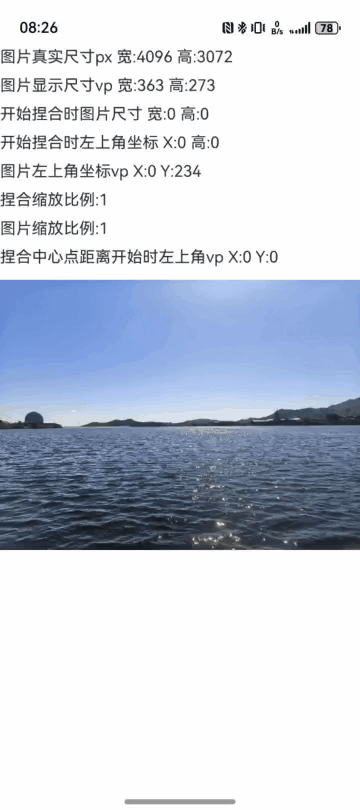

看一下最终实现效果演示：

实现思路：
1.由于我们的image放在stack布局中，居中显示，因此在默认放大之后，图片依然是居中显示的，要想实现跟手缩放，我们就需要在缩放的过程中，移动我们的图片，保持开始的缩放中心点位置保持不变
2.因此我们需要记录手指开始缩放时的中心点位置，相当于开始缩放状态时宽高的百分比
3.在缩放过程中，我们根据开始缩放中心点的百分比，计算出放大之后这个点相对于图片的位置和屏幕的位置
4.将计算出新的缩放中心的位置移动到开始时缩放中心点的位置，这样就实现了跟手缩放，达到了图片的缩放中心保持不变的效果。
实现过程：
1.定义图片的偏移量offsetX、offsetY，缩放开始时保存当前偏移量currentoffsetX、currentoffsetY
2.计算开始时捏合中心点相当于图片宽高的百分比startPercentX、startPercentY
3.计算开始捏合时的中心点坐标startPinchCenterX、startPinchCenterY
4.缩放过程中，根据缩放系数，计算开始的中心点在图片缩放后的位置的坐标点newPinchCenterX、newPinchCenterY
5.根据两个坐标计算图片的偏移量offsetX、offsetY

源码

import { getScreenHeight, getScreenWidth } from '../utils/DisplayUtil';
import { WindowUtils } from '../utils/WindowUtils';

@Entry
@ComponentV2
struct PinchGestureTest{
  @Local imageWidth: number = getScreenWidth() // 图片默认原始宽度 屏幕宽度
  @Local imageHeight: number = getScreenHeight() // 图片默认原始高度
  @Local imageTrueWidth:number = 0 // 图片真实尺寸
  @Local imageTrueHeight:number = 0
  @Local showPinchCenter:boolean = false
  @Local imageCurrentScale: number = 1 // 图片当前缩放比例
  @Local imageScale: number = 1 // 图片缩放比例
  @Local gestureScale:number = 1  //手势回调 缩放比例
  @Local pinchCenterX:number = 0  //手势回调 捏合手势中心点的x轴坐标 vp
  @Local pinchCenterY:number = 0  //手势回调 捏合手势中心点的y轴坐标
  @Local fingerList: FingerInfo[] = [] // 触屏手指触发事件的所有触点信息
  @Local imageTopleftX:number = 0 //图片左上角相对于父元素的坐标
  @Local imageTopleftY:number = 0
  @Local currentPinchCenterX:number=0 // 每次缩放时的中心点
  @Local currentPinchCenterY:number=0 // 每次缩放时的中心点
  @Local startPinchCenterX:number=0 //开始缩放时的缩放中心点 坐标
  @Local startPinchCenterY:number=0
  @Local startPinchimageWidth:number=0 // 开始捏合时图片的初始尺寸
  @Local startPinchimageHeight:number=0
  @Local startPinchimageTopleftX:number = 0
  @Local startPinchimageTopleftY:number = 0
  @Local startPercentX:number=0  // 捏合手势开始时占宽的百分比
  @Local startPercentY:number=0
  @Local newPinchCenterX:number=0 // 捏合过程中 开始时的中心点在图片缩放后的新位置
  @Local newPinchCenterY:number=0 //
  @Local offsetX:number=0;
  @Local offsetY:number=0;
  @Local currentoffsetX:number=0;
  @Local currentoffsetY:number=0;
  build() {
    Stack(){
      Image($r('app.media.imagetest'))
        .width(this.imageWidth*this.imageScale)
        .height(this.imageHeight*this.imageScale)
        .draggable(false)
        .onComplete((event)=>{
          this.imageTrueWidth=event?.width??0
          this.imageTrueHeight=event?.height??0
          // 宽度铺满
          this.imageHeight = this.imageTrueHeight*this.imageWidth / this.imageTrueWidth;
        })
        .onAreaChange((oldValue: Area, newValue: Area)=>{
          this.imageTopleftX = newValue.position.x as  number
          this.imageTopleftY = newValue.position.y as  number
        })
        .offset({x:this.offsetX,y:this.offsetY})
        .gesture(
          PinchGesture({fingers:2})
            .onActionStart((event)=>{
              //保存当前缩放系数
              this.imageCurrentScale = this.imageScale
              //捏合手势开始时图片的尺寸
              this.startPinchimageWidth = this.imageWidth*this.imageScale
              this.startPinchimageHeight = this.imageHeight*this.imageScale
              //保存开始时图片左上角相当于屏幕的坐标
              this.startPinchimageTopleftX = this.imageTopleftX
              this.startPinchimageTopleftY = this.imageTopleftY
              //计算开始捏合时的中心点坐标 用于绘制演示
              this.startPinchCenterX=event.pinchCenterX-(this.imageWidth*this.imageCurrentScale-getScreenWidth())/2
              this.startPinchCenterY=event.pinchCenterY-(this.imageHeight*this.imageCurrentScale-getScreenHeight())/2-px2vp(WindowUtils.getStatusHeight())
              //保存开始时的偏移量
              this.currentoffsetX = this.offsetX
              this.currentoffsetY = this.offsetY
              //计算开始时 捏合中心点相当于图片宽高的百分比  用于计算缩放后当前点的位置 计算捏合偏移量
              this.startPercentX = event.pinchCenterX/this.startPinchimageWidth
              this.startPercentY = event.pinchCenterY/this.startPinchimageHeight
            })
            .onActionUpdate((event)=>{
              this.showPinchCenter = true
              this.gestureScale = event.scale
              this.fingerList  = event.fingerList
              this.pinchCenterX = event.pinchCenterX
              this.pinchCenterY = event.pinchCenterY
              // 通过保存的初始缩放系数 计算 新的缩放系数
              this.imageScale = this.imageCurrentScale*event.scale
              // 缩放过程中 由于手指滑动 会改变缩放中心点的坐标 用于演示
              this.currentPinchCenterX=event.pinchCenterX-(this.imageWidth*this.imageCurrentScale-getScreenWidth())/2
              this.currentPinchCenterY=event.pinchCenterY-(this.imageHeight*this.imageCurrentScale-getScreenHeight())/2-px2vp(WindowUtils.getStatusHeight())
              // 计算开始的中心点在图片缩放后的位置 的坐标点
              this.newPinchCenterX=this.imageWidth*this.imageScale*this.startPercentX-(this.imageWidth*this.imageScale-getScreenWidth())/2
              this.newPinchCenterY=this.imageHeight*this.imageScale*this.startPercentY-(this.imageHeight*this.imageScale-getScreenHeight())/2-px2vp(WindowUtils.getStatusHeight())
              // 通过缩放前的缩放中心点坐标和 按照缩放比例计算的新中心点的坐标 计算偏移量
              this.offsetX =this.currentoffsetX+ this.startPinchCenterX- this.newPinchCenterX
              this.offsetY =this.currentoffsetY+ this.startPinchCenterY- this.newPinchCenterY
            })
            .onActionEnd(()=>{
              this.showPinchCenter = false
              if (this.imageScale<1) {
                this.imageScale=1
                this.offsetX=0
                this.offsetY=0
              }else {
                //可以在这里或者缩放过程中限制缩放边界
              }
            })
        )
      Column({space:10}){
        Text('图片真实尺寸px 宽:'+this.imageTrueWidth.toFixed(0)+' 高:'+this.imageTrueHeight.toFixed(0) )
        Text('图片显示尺寸vp 宽:'+(this.imageWidth*this.imageScale).toFixed(0)+' 高:'+(this.imageHeight*this.imageScale).toFixed(0) )
        Text('开始捏合时图片尺寸 宽:'+this.startPinchimageWidth.toFixed(0)+' 高:'+this.startPinchimageHeight.toFixed(0))
        Text('开始捏合时左上角坐标 X:'+this.startPinchimageTopleftX.toFixed(0)+' 高:'+this.startPinchimageTopleftY.toFixed(0))
        Text('图片左上角坐标vp X:'+this.imageTopleftX.toFixed(0)+' Y:'+this.imageTopleftY.toFixed(0) )
        Text('捏合缩放比例:'+this.gestureScale)
        Text('图片缩放比例:'+this.imageScale)
        Text('捏合中心点距离开始时左上角vp X:'+this.pinchCenterX.toFixed(0)+' Y:'+this.pinchCenterY.toFixed(0) )
      }.height('100%').width('100%').hitTestBehavior(HitTestMode.None).alignItems(HorizontalAlign.Start)

      Column(){
        List(){
          ForEach(this.fingerList,(item:FingerInfo,index:number)=>{
            ListItem(){
              Column({space:5}){
                Text('手指'+(index+1))
                Text('相对于窗口左上角的x轴'+item.globalX.toFixed(0))
                Text('相对于窗口左上角的y轴'+item.globalY.toFixed(0))
                // Text('相对于当前组件元素原始区域左上角的x轴坐标'+item.localX)
                // Text('相对于当前组件元素原始区域左上角的y轴坐标'+item.localY)
                // Text('相对于屏幕左上角的x轴坐标'+item.displayX)
                // Text('相对于屏幕左上角的y轴坐标'+item.displayY)
              }.alignItems(HorizontalAlign.Start)
            }
          })
        }.height('20%').hitTestBehavior(HitTestMode.None)
      }.height('100%').width('100%').justifyContent(FlexAlign.End).hitTestBehavior(HitTestMode.None)

      Circle({width:20,height:20}).fill(Color.Green)
        .position({
          x:this.startPinchCenterX,
          y:this.startPinchCenterY})
        .visibility(this.showPinchCenter?Visibility.Visible:Visibility.Hidden)
      Circle({width:20,height:20}).fill(Color.Red)
        .position({
          x:this.currentPinchCenterX,
          y:this.currentPinchCenterY})
        .visibility(this.showPinchCenter?Visibility.Visible:Visibility.Hidden)
      Circle({width:20,height:20}).fill(Color.Yellow)
        .position({
          x:this.newPinchCenterX+this.offsetX,
          y:this.newPinchCenterY+this.offsetY})
        .visibility(this.showPinchCenter?Visibility.Visible:Visibility.Hidden)
    }.height('100%')
  }
}
