在OpenHarmony上适配图形显示【5】——Mali GPU 调试小工具 原创

目前适配oh的芯片大部分是arm的，而且都是mali系列的GPU。例如rk的rk3568、rk3576、rk3562、rk3588等。还有展锐的7885、7883，以及此芯的P1和全志的t527。笔者将arm的libGPUInfo和libGPUMan工具使用分享如下。

系列文章

• 在OpenHarmony上适配图形显示【1】——确认drm是否正常
• 在OpenHarmony上适配图形显示【2】——调试display hdi的技巧
• 在OpenHarmony上适配图形显示【3】——添加显示接口类型
• 在OpenHarmony上适配图形显示【4】——rk3568_4.0r_mesa3d适配

libGPUInfo 、libGPUMan

这两个是arm开源的Mali信息查询和性能监控工具

开源地址：

• https://github.com/ARM-software/libGPUInfo/tree/1.3.0
• https://github.com/ARM-software/libGPUMan

oh上编译方法：

git clone https://gitee.com/OpenHarmony_rk_equipment_transplantation/ttyd_openharmony.git

cd ttyd_openharmony/lycium/
# 设置oh交叉编译环境
export OHOS_SDK=/root/OpenHarmony/cix_myself_5.0.0/prebuilts/ohos-sdk/linux/12

# 编译依赖库
./build.sh libGPUInfo
# 编译htop
./build.sh libGPUMan

# 编译好的文件在ttyd_openharmony/lycium/usr/libGPUInfo和ttyd_openharmony/lycium/usr/libGPUMan

效果

以7885为例

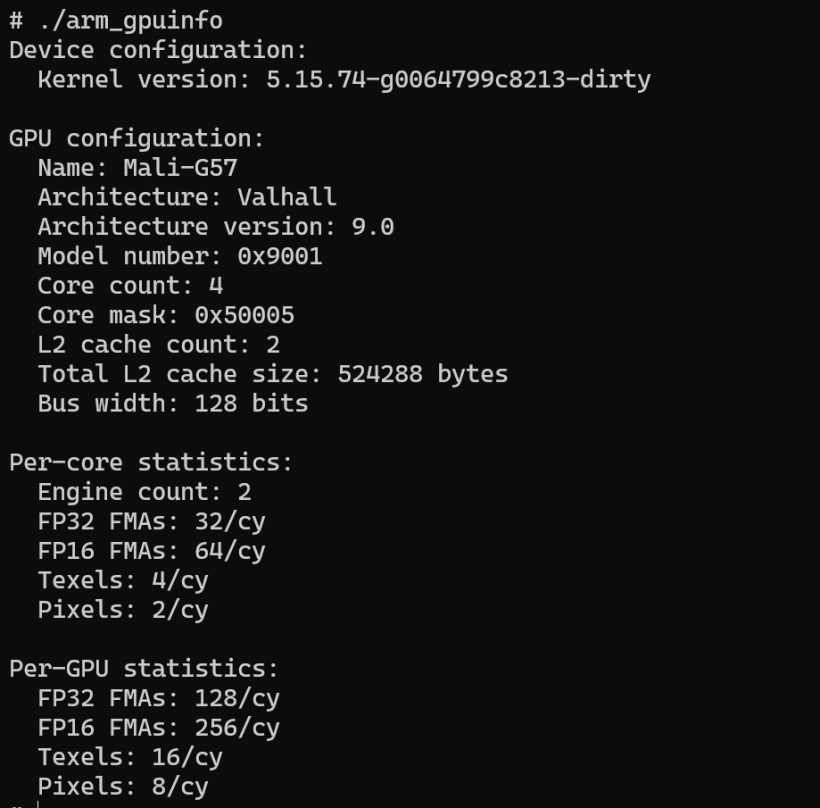

# ./arm_gpuinfo

Device configuration:
  Kernel version: 5.15.74-g0064799c8213-dirty  # Linux内核版本，dirty表示有本地修改未提交

GPU configuration:
  Name: Mali-G57                                # GPU产品名称，中端移动GPU
  Architecture: Valhall                         # GPU架构名称，ARM现代GPU架构
  Architecture version: 9.0                     # 架构版本号，Valhall第9代
  Model number: 0x9001                          # 硬件型号识别码
  Core count: 4                                 # 着色器核心数量，共4个核心
  Core mask: 0x50005                            # 核心拓扑位掩码，标识核心布局
  L2 cache count: 2                             # L2缓存切片数量
  Total L2 cache size: 524288 bytes             # L2缓存总大小，512KB (524288/1024)
  Bus width: 128 bits                           # 外部数据总线宽度，每个缓存切片128位

Per-core statistics:                            # 单个着色器核心的性能指标
  Engine count: 2                               # 执行引擎/算术宏块数量
  FP32 FMAs: 32/cy                              # 单精度浮点乘加运算峰值：32次/周期
  FP16 FMAs: 64/cy                              # 半精度浮点乘加运算峰值：64次/周期
  Texels: 4/cy                                  # 双线性过滤纹理采样峰值：4个纹理元素/周期
  Pixels: 2/cy                                  # 像素处理峰值：2个像素/周期

Per-GPU statistics:                             # 整个GPU（4个核心）的汇总性能指标
  FP32 FMAs: 128/cy                             # 总单精度浮点性能：128次/周期 (32×4)
  FP16 FMAs: 256/cy                             # 总半精度浮点性能：256次/周期 (64×4)
  Texels: 16/cy                                 # 总纹理采样性能：16个纹理元素/周期 (4×4)
  Pixels: 8/cy                                  # 总像素处理性能：8个像素/周期 (2×4)

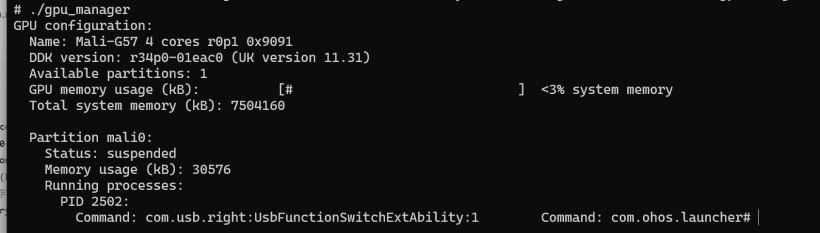

# ./gpu_manager  # GPU管理工具输出

GPU configuration:  # GPU配置信息
  Name: Mali-G57 4 cores r0p1 0x9091           # GPU型号：Mali-G57，4个着色器核心，修订版本r0p1，硬件ID 0x9091
  DDK version: r34p0-01eac0 (UK version 11.31)  # Mali驱动开发包版本：r34p0-01eac0（UK版本11.31）
  Available partitions: 1                        # 可用分区数量：1个
  GPU memory usage (kB):          [#                             ]  <3% system memory  # GPU内存使用可视化图示，占用系统内存不到3%
  Total system memory (kB): 7504160              # 系统总内存：7,504,160 KB ≈ 7.16 GB

  Partition mali0:                               # 分区名称：mali0
    Status: suspended                            # 分区状态：已挂起/暂停
    Memory usage (kB): 30576                     # 该分区GPU内存使用量：30,576 KB ≈ 29.8 MB
    Running processes:                           # 运行中的进程列表
      PID 2502:                                  # 进程ID：2502
        Command: com.usb.right:UsbFunctionSwitchExtAbility:1
        Command: com.ohos.launcher
