工控软件IFIX加入WEB显示图表 原创

发布于 2021-4-20 18:30
浏览
0收藏

工控软件IFIX如何加入WEB并显示图表

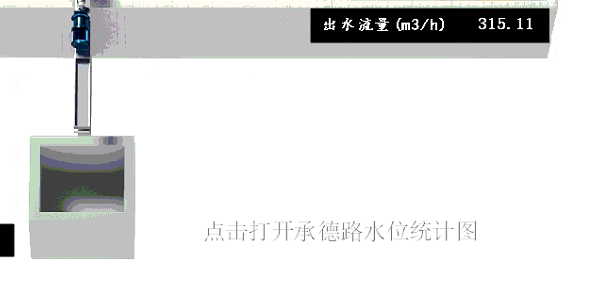

1.效果展示

工控软件IFIX加入WEB显示图表-开源基础软件社区工控软件IFIX加入WEB显示图表-开源基础软件社区

2.编写HTML测试代码
其中echarts.js需要自行下载

https://cdn.staticfile.org/echarts/4.7.0/echarts.min.js

<!DOCTYPE html>

<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8" />
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta http-equiv="viewport" content="width=device-width,initial-scale=1.0">
<script src="echarts.js"></script>
<title>我的第一个 HTML 页面</title>
</head>

<body>
<p>IFIX 嵌入WEB测试</p>
    <div id="main" style="width: 600px;height:400px;"></div>
    <script type="text/javascript">
        // 基于准备好的dom,初始化echarts实例
        var myChart = echarts.init(document.getElementById('main'));

        // 指定图表的配置项和数据
        var option = {
            title: {
                text: '泵站水位统计图'
            },
            tooltip: {},
            legend: {
                data:['水位']
            },
            xAxis: {
	type:"category",
                data: ["8:00","9:00","10:00","11:00","12:00","13:00","14:00","15:00","16:00","17:00"]
            },
            yAxis: {},
            series: [{
                name: '销量',
                type: 'line',
                data: [5, 20, 36, 10, 10, 20,4,8,1,8]
            }]
        };

        // 使用刚指定的配置项和数据显示图表。
        myChart.setOption(option);
    </script>
</body>

</html>

之后保存在桌面

3.在IFIX中嵌入WEB页面

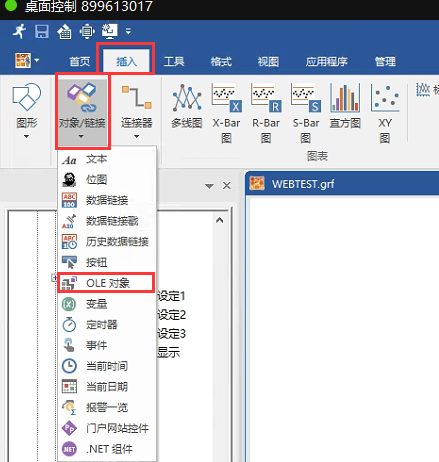

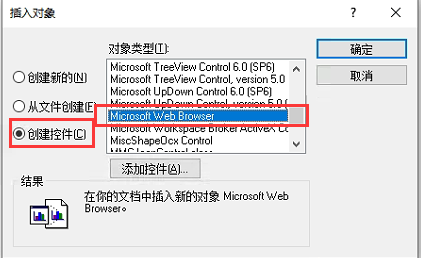

1.新增画面并添加Web

工控软件IFIX加入WEB显示图表-开源基础软件社区工控软件IFIX加入WEB显示图表-开源基础软件社区2.编写此页面脚本

Private Sub WebBrowser1_StatusTextChange(ByVal Text As String)


End Sub

Private Sub Oval125_Click()


End Sub

Private Sub CFixPicture_Initialize()

WebBrowser1.Navigate ("C:\Users\pc\Desktop\IfixWebTest\demo.html")
 WebBrowser1.MenuBar = True

End Sub

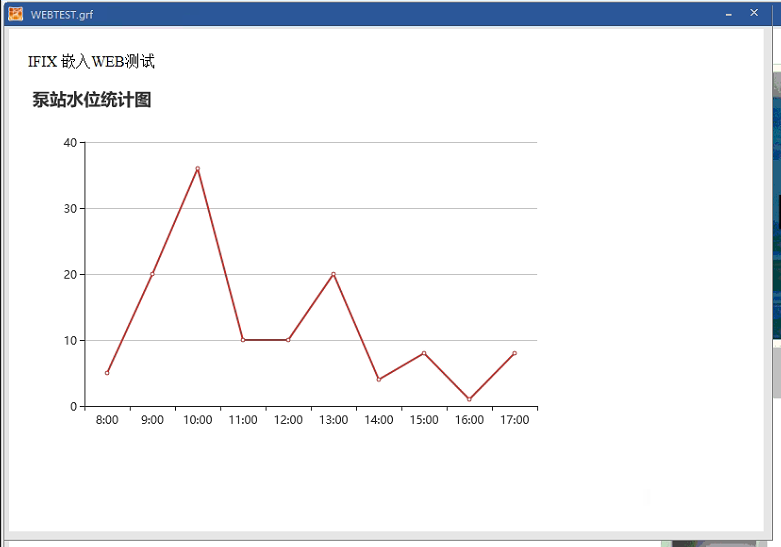

4.运行

工控软件IFIX加入WEB显示图表-开源基础软件社区基础平滑折线统计图

工控软件IFIX加入WEB显示图表-开源基础软件社区
