HDF驱动框架探路(四)：在HDF框架中操作硬件“点个灯” 原创精华

Mr_qzk

发布于 2021-11-30 12:11

1.2w浏览

7收藏

加载失败

HDF驱动框架探路探路4：

前言
本文框架图
1.硬件原理图
2.编写操作硬件代码
3.驱动程序放入内核态
4.应用态的程序完全把第三篇的拿来直接用就可以
5.编译烧录，验证结果

前言

本文章是基于HDF驱动框架探路(三)这一篇文章来的，因为在第三篇文章中已经是自己配置了一套HDF框架程序，并且可以从用户态调用到内核态。驱动程序，驱动程序嘛，核心就是要控制硬件，所以这一篇文章就是在上文的基础上添加硬件控制，来实现基于HDF框架的一个完整的驱动示例。

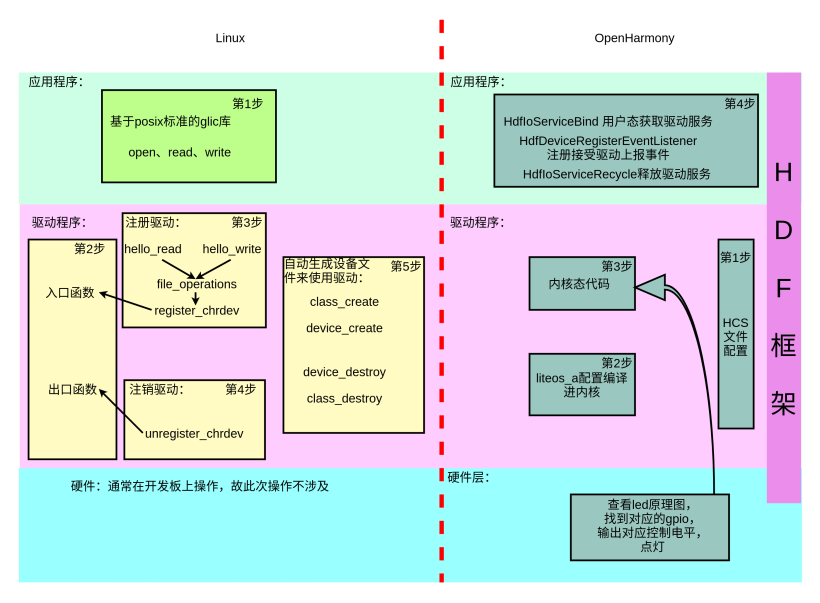

本文框架图

HDF驱动框架探路(四)：在HDF框架中操作硬件“点个灯”-鸿蒙开发者社区
从上框架图可以看出与第三篇的区别就是在硬件层增加了模块，而且这个控制硬件的模块代码会放入内核态代码进行引用。

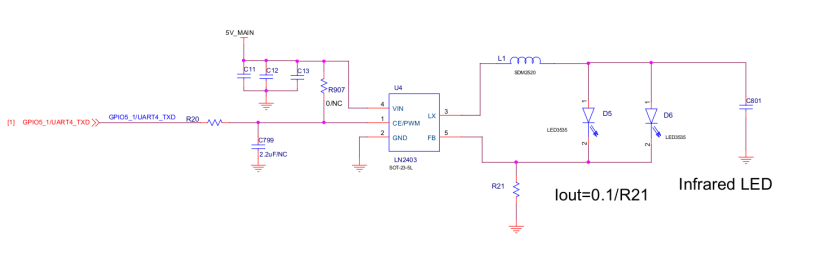

1.硬件原理图

HDF驱动框架探路(四)：在HDF框架中操作硬件“点个灯”-鸿蒙开发者社区
从hi3516官方所给原理图可以看出对应的主板口为gpio5_1，官方所给硬件原理图我附在附件中。

2.编写操作硬件代码

按照下述代码

static int32_t CtlLED(int mode)
{
    int32_t ret;
    uint16_t valRead;
    uint16_t gpio = 5 * 8 + 1;  // 红外补光灯

    /* 将GPIO管脚配置为输出 */
    ret = GpioSetDir(gpio, GPIO_DIR_OUT);
    if (ret != 0)
    {
        HDF_LOGE("GpioSerDir: failed, ret %d\n", ret);
        return ret;
    }

    if (mode == -1)
    {
        // 翻转输出口
        (void)GpioRead(gpio, &valRead);
        ret = GpioWrite(gpio, (valRead == GPIO_VAL_LOW) ? GPIO_VAL_HIGH : GPIO_VAL_LOW);
    }
    else
    {
        ret = GpioWrite(gpio, mode);
    }

    if (ret != 0)
    {
        HDF_LOGE("GpioWrite: failed, ret %d\n", ret);
        return ret;
    }
    return ret;
}
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.

3.驱动程序放入内核态

按照下述代码，修改上一篇内核态驱动程序的talkwebDriverDispatch函数。

int32_t talkwebDriverDispatch(struct HdfDeviceIoClient *client, int cmdId, struct HdfSBuf *data, struct HdfSBuf *reply)
{
    uint32_t powerState = 0;
    int32_t ret = HDF_SUCCESS;
    if (reply == NULL || client == NULL) {
        return HDF_FAILURE;
    }
    int32_t result = HDF_FAILURE;
    switch (cmdId) {
        case LED_WRITE_READ:
            const char *recv = HdfSbufReadString(data);
            if (recv != NULL)
            {
                result = CtlLED(-1);
                if (!HdfSbufWriteInt32(reply, result)){
                }
                return HdfDeviceSendEvent(client->device, cmdId, data);
            }
            break;
        case SAMPLE_DRIVER_REGISTER_DEVICE: {
            ret = talkwebDriverRegisterDevice(data);
            HdfSbufWriteInt32(reply, ret);
            break;
        }
        case SAMPLE_DRIVER_UNREGISTER_DEVICE:
            ret = talkwebDriverUnregisterDevice(data);
            HdfSbufWriteInt32(reply, ret);
            break;
        case SAMPLE_DRIVER_SENDEVENT_SINGLE_DEVICE:
            ret =  talkwebDriverSendEvent(client, cmdId, data, false);
            HdfSbufWriteInt32(reply, INT32_MAX);
            break;
        case SAMPLE_DRIVER_SENDEVENT_BROADCAST_DEVICE:
            ret = talkwebDriverSendEvent(client, cmdId, data, true);
            HdfSbufWriteInt32(reply, INT32_MAX);
            break;
        case SAMPLE_DRIVER_PM_STATE_INJECT:
            HdfSbufReadUint32(data, &powerState);
            return talkwebDriverPowerStateInject(powerState);
        default:
            break;
    }

    return ret;
}
