版本：v3.1 Beta

text

更新时间: 2023-02-17 09:19

文本，用于呈现一段信息。

说明

该组件从API version 7开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。
文本的展示内容需要写在元素标签内，可嵌套tspan子元素标签分段，可嵌套textPath子元素标签按指定路径绘制。
只支持被父元素标签svg嵌套。
只支持默认字体sans-serif。

权限列表

无

子组件

支持tspan、textpath、animate、animateTransform。

属性

支持以下表格中的属性。

名称	类型	默认值	必填	描述
id	string	-	否	组件的唯一标识。
x	<length>\|<percentage>	0	否	设置组件左上角x轴坐标
y	<length>\|<percentage>	0	否	设置组件左上角y轴坐标
dx	<length>\|<percentage>	0	否	设置文本x轴偏移
dy	<length>\|<percentage>	0	否	设置文本y轴偏移
rotate	number	0	否	字体以左下角为圆心旋转角度，正数顺时针，负数逆时针
font-size	<length>	30px	否	设置文本的尺寸。
fill	<color>	black	否	字体填充颜色
fill-opacity	number	1.0	否	字体填充透明度
opacity	number	1	否	元素的透明度，取值范围为0到1，1表示为不透明，0表示为完全透明。支持属性动画。
stroke	<color>	black	否	绘制字体边框并指定颜色
stroke-width	number	1px	否	字体边框宽度
stroke-opacity	number	1.0	否	字体边框透明度

示例

/* xxx.css */
.container {
    flex-direction: row;
    justify-content: flex-start;
    align-items: flex-start;
    height: 1000px;
    width: 1080px;
}1.
2.
3.
4.
5.
6.
7.
8.

<!-- xxx.hml -->
<div class="container">
  <svg>
    <text x="20px" y="0px" font-size="30" fill="blue">test x|y</text>
    <text x="150" y="15" font-size="30" fill="blue">test x|y</text>
    <text x="300" y="30" font-size="30" fill="blue" opacity="0.1">test opacity</text>
    <text dx="20" y="30" dy="50" fill="blue" font-size="30">test dx|dy|fill|font-size</text>
    <text x="20" y="150" fill="blue" font-size="30" fill-opacity="0.2">test fill-opacity</text>
    <text x="20" y="200" fill="red" font-size="40">test 0123456789</text>
    <text x="20" y="250" fill="red" font-size="40" fill-opacity="0.2">test 中文</text>
    <text x="20" y="300" rotate="30" fill="red" font-size="40">test rotate</text>
    <text x="20" y="350" fill="blue" font-size="40" stroke="red" stroke-width="2">test stroke</text>
    <text x="20" y="400" fill="white" font-size="40" stroke="red" stroke-width="2" stroke-opacity="0.5">test stroke-opacity</text>
  </svg>
</div>1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.

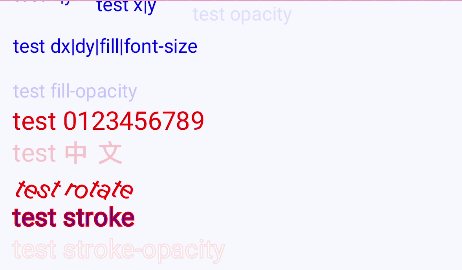

HarmonyOS API：svg组件-鸿蒙开发者社区

属性动画示例

/* xxx.css  */
.container {
    flex-direction: row;
    justify-content: flex-start;
    align-items: flex-start;
    height: 3000px;
    width: 1080px;
}1.
2.
3.
4.
5.
6.
7.
8.

<!-- xxx.hml -->
<div class="container">
  <svg>
    <text y="50" font-size="30" fill="blue">
        text attribute x|opacity|rotate
      <animate attributeName="x" from="100" by="400" dur="3s" repeatCount="indefinite"></animate>
      <animate attributeName="opacity" from="0.01" to="0.99" dur="3s" repeatCount="indefinite"></animate>
      <animate attributeName="rotate" from="0" to="360" dur="3s" repeatCount="indefinite"></animate>
    </text>
  </svg>
</div>1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.

HarmonyOS API：svg组件-鸿蒙开发者社区

<!-- xxx.hml -->
<div class="container">
  <svg>
    <text x="20" y="200" fill="blue">
      text attribute font-size
      <animate attributeName="font-size" from="10" to="50" dur="3s" repeatCount="indefinite">
      </animate>
    </text>
  </svg>
</div>1.
2.
3.
4.
5.
6.
7.
8.
9.
10.

HarmonyOS API：svg组件-鸿蒙开发者社区

<!-- xxx.hml -->
<div class="container">
  <svg>
    <text x="20" y="250" font-size="25" fill="blue" stroke="red">
      text attribute stroke
      <animate attributeName="stroke" from="red" to="#00FF00" dur="3s" repeatCount="indefinite"></animate>
    </text>
    <text x="300" y="250" font-size="25" fill="white" stroke="red">
      text attribute stroke-width-opacity
      <animate attributeName="stroke-width" from="1" to="5" dur="3s" repeatCount="indefinite"></animate>
      <animate attributeName="stroke-opacity" from="0.01" to="0.99" dur="3s" repeatCount="indefinite"></animate>
    </text>
  </svg>
</div>1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.

HarmonyOS API：svg组件-鸿蒙开发者社区

tspan

更新时间: 2023-02-17 09:19

添加文本样式。

说明

该组件从API version 7开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。
文本的展示内容需要写在元素标签内，可嵌套子元素标签tspan分段。
文本分段，只支持被父元素标签svg嵌套。

权限列表

无

子组件

支持tspan。

支持以下表格中的属性。

名称	类型	默认值	必填	描述
id	string	-	否	组件的唯一标识。
x	<length>\|<percentage>	0	否	设置组件左上角x轴坐标。
y	<length>\|<percentage>	0	否	设置组件左上角y轴坐标。作为textpath子组件时失效。
dx	<length>\|<percentage>	0	否	设置文本x轴偏移。
dy	<length>\|<percentage>	0	否	设置文本y轴偏移。作为textpath子组件时失效。
rotate	number	0	否	字体以左下角为圆心旋转角度，正数顺时针，负数逆时针。
font-size	<length>	30px	否	设置文本的尺寸。
fill	<color>	black	否	字体填充颜色。
opacity	number	1	否	元素的透明度，取值范围为0到1，1表示为不透明，0表示为完全透明。支持属性动画。
fill-opacity	number	1.0	否	字体填充透明度。
stroke	<color>	black	否	绘制字体边框并指定颜色。
stroke-width	number	1px	否	字体边框宽度。
stroke-opacity	number	1.0	否	字体边框透明度。

示例

<!-- xxx.hml -->
<div class="container">
  <svg >
    <text x="20" y="500" fill="#D2691E" font-size="20">
      zero text.
      <tspan>first span.</tspan>
      <tspan fill="red" font-size="35">second span.</tspan>
      <tspan fill="#D2691E" font-size="40" rotate="10">third span.</tspan>
    </text>
    <text x="20" y="550" fill="#D2691E" font-size="20">
      <tspan dx="-5" fill-opacity="0.2">first span.</tspan>
      <tspan dx="5" fill="red" font-size="25" fill-opacity="0.4">second span.</tspan>
      <tspan dy="-5" fill="#D2691E" font-size="35" rotate="-10" fill-opacity="0.6">third span.</tspan>
      <tspan fill="#blue" font-size="40" rotate="10" fill-opacity="0.8" stroke="#00FF00" stroke-width="1px">forth span.</tspan>
    </text>
  </svg>
</div>1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.

/* xxx.css */
.container {
    flex-direction: row;
    justify-content: flex-start;
    align-items: flex-start;
    height: 1000px;
    width: 1080px;
}1.
2.
3.
4.
5.
6.
7.
8.

HarmonyOS API：svg组件-鸿蒙开发者社区

属性动画示例

<!-- xxx.hml -->
<div class="container">
  <svg>
    <text y="300" font-size="30" fill="blue">
      <tspan>
        tspan attribute x|opacity|rotate
        <animate attributeName="x" from="-100" to="400" dur="3s" repeatCount="indefinite"></animate>
        <animate attributeName="opacity" from="0.01" to="0.99" dur="3s" repeatCount="indefinite"></animate>
        <animate attributeName="rotate" from="0" to="360" dur="3s" repeatCount="indefinite"></animate>
      </tspan>
    </text>

    <text y="350" font-size="30" fill="blue">
      <tspan>
        tspan attribute dx
        <animate attributeName="dx" from="-100" to="400" dur="3s" repeatCount="indefinite"></animate>
      </tspan>
    </text>
  </svg>
</div>1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.

/* xxx.css */
.container {
    flex-direction: row;
    justify-content: flex-start;
    align-items: flex-start;
    height: 3000px;
    width: 1080px;
}1.
2.
3.
4.
5.
6.
7.
8.

HarmonyOS API：svg组件-鸿蒙开发者社区

<!-- xxx.hml -->
<div class="container">
  <svg>
    <text>
      <tspan x="0" y="550" font-size="30">
        tspan attribute fill|fill-opacity
        <animate attributeName="fill" from="blue" to="red" dur="3s" repeatCount="indefinite"></animate>
        <animate attributeName="fill-opacity" from="0.01" to="0.99" dur="3s" repeatCount="indefinite"></animate>
      </tspan>
    </text>
  </svg>
</div>1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.

HarmonyOS API：svg组件-鸿蒙开发者社区

<!-- xxx.hml -->
<div class="container">
  <svg>
     <text>
       <tspan x="20" y="600" fill="red">
         tspan attribute font-size
         <animate attributeName="font-size" from="10" to="50" dur="3s" repeatCount="indefinite"></animate>
       </tspan>
    </text>
  </svg>
</div>1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.

HarmonyOS API：svg组件-鸿蒙开发者社区

<!-- xxx.hml -->
<div class="container">
  <svg>
    <text>
      <tspan x="20" y="650" font-size="25" fill="blue" stroke="red">
        tspan attribute stroke
        <animate attributeName="stroke" from="red" to="#00FF00" dur="3s" repeatCount="indefinite"></animate>
      </tspan>
    </text>
    <text>
      <tspan x="300" y="650" font-size="25" fill="white" stroke="red">
        tspan attribute stroke-width-opacity
        <animate attributeName="stroke-width" from="1" to="5" dur="3s" repeatCount="indefinite"></animate>
        <animate attributeName="stroke-opacity" from="0.01" to="0.99" dur="3s" repeatCount="indefinite"></animate>
      </tspan>
    </text>
  </svg>
</div>1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
