我用鸿蒙开发一台机器人【萌萌的那种】

0. 说明

大家好我是Hello Kun，正式接触鸿蒙也快9个月了，一直想做一个有意思的极客项目：既能用到鸿蒙特性【ArkUI、原子化服务、碰一碰等】、涉及南北向开发，又能融入实际生活。断断续续，从南到北，粗略过了一遍，终于，近期实现了这一想法。今天，向大家展示个人极客项目–智慧终端机器人MRobot，如下图：
我用鸿蒙开发出一台机器人小管家【萌萌的那种】-鸿蒙开发者社区

1. 方案设计

1.1 功能需求分析

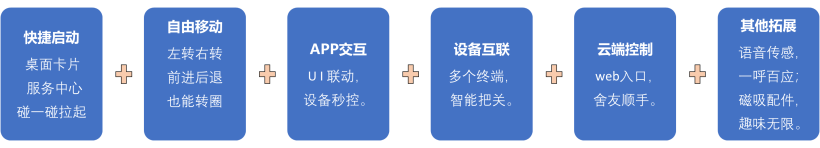

MRobot = 快捷启动 + 自由移动 + APP交互 + 多设备互联 + 云端控制 + 其他拓展（语音、趣味功能）
我用鸿蒙开发出一台机器人小管家【萌萌的那种】-鸿蒙开发者社区

快捷启动：碰一碰拉起配网页面 | 在“我的服务”中使用卡片启动APP | 桌面卡片；
自由移动：具备转向、前进、后退等基本运动能力；
APP交互：控制机器人移动；
多设备互联：通过机器人控制其他设备，如门锁、台灯、风扇、浇水机等；
云端控制：基于mqtt协议控制互联设备，无需与机器人配网即可控制，一是解决机器人不在身边的情形（如归家开门），二是提供web端供其他人使用（如舍友手机不是HarmonyOS系统）；

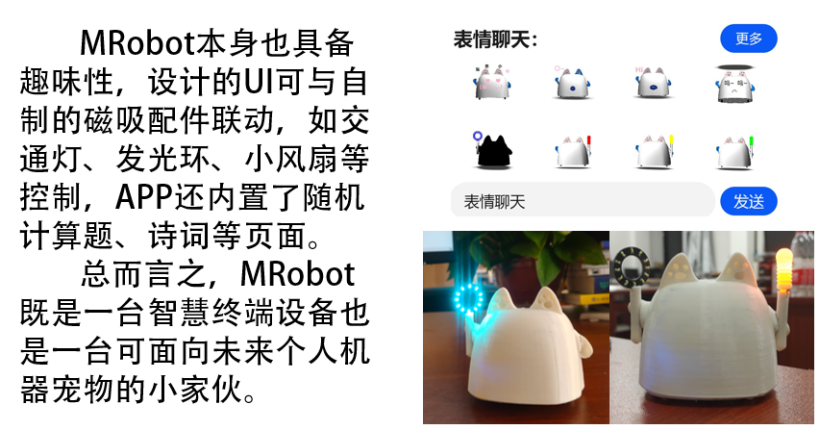

其他拓展：离线语音交互，对机器人喊话就能控制一切；可控磁吸配件（给小朋友准备的。），如发光环、交通灯、迷你风扇

1.2 结构设计与硬件选型

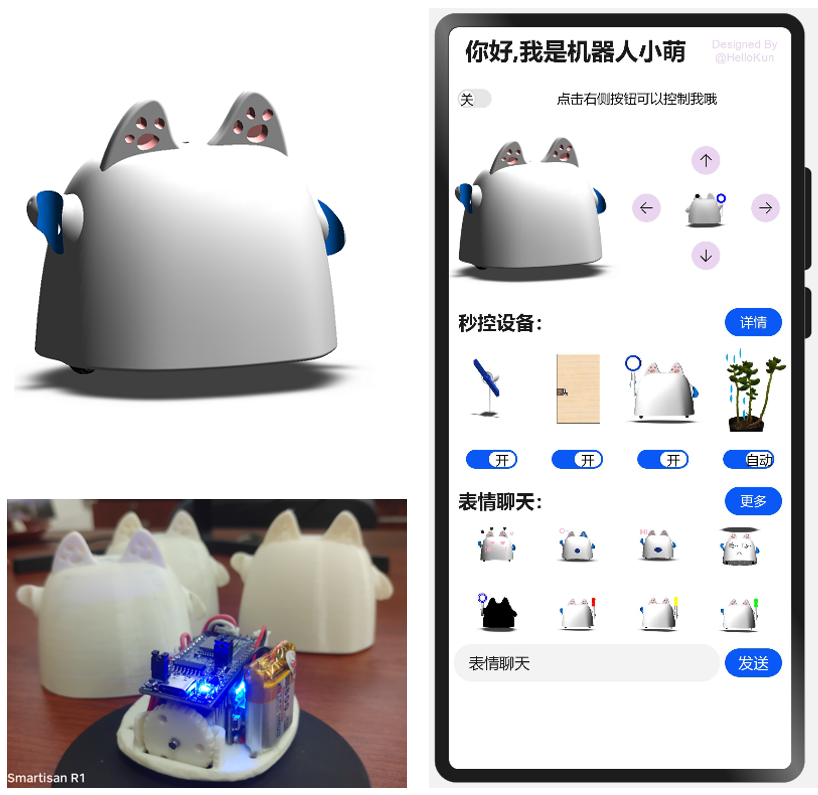

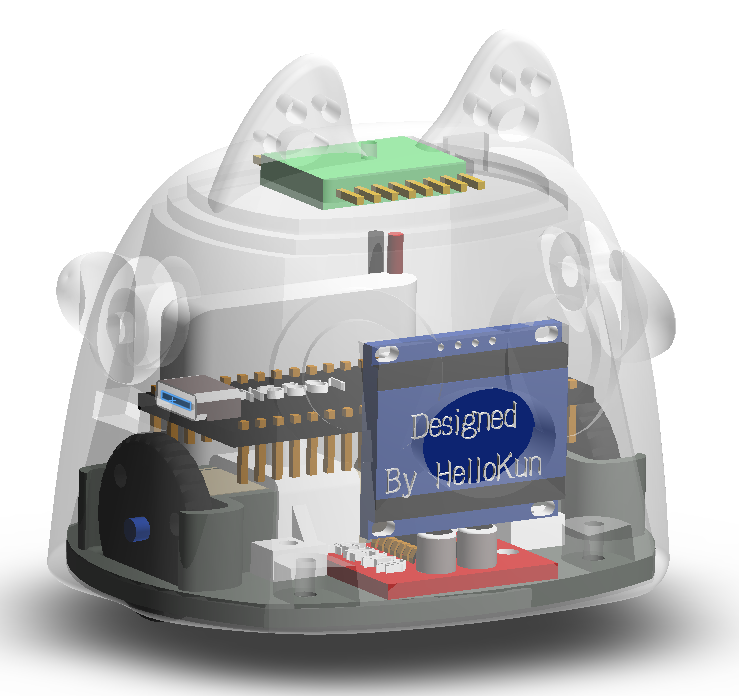

参考猫、飞船返回舱等元素，花一天设计出了MRobot，萌不萌仁者见仁啦。硬件选型方面，机器人控制核心毫无疑问hi3861模组；N20小功率电机以及驱动；语音模块使用SU03T；一块800mAh锂电池以及TypeC充放管理模块；蓝牙用于与互联设备通信；几块磁铁预备做配件；左耳有触摸传感，提供oled显示模块或MPU6050选择（不同时使用）。
我用鸿蒙开发出一台机器人小管家【萌萌的那种】-鸿蒙开发者社区

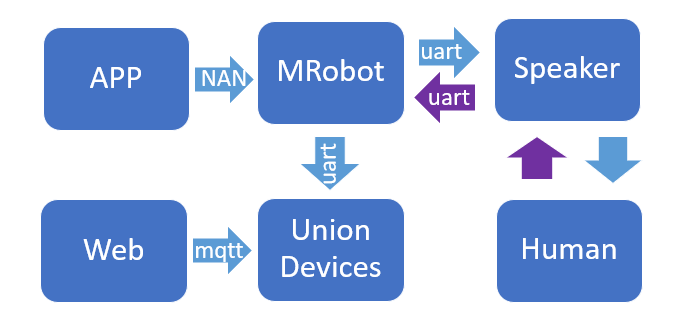

1.3 控制数据流

APP：北向APP
Web: 云端iot服务
MRobot：智慧终端机器人小萌
Union Devices：互联设备，门锁台灯等
Speaker：语音模块
Human: 万恶之源

2. 北向App开发

APP基于ArkUI的类web开发范式，大部分使用JS开发。APP将完成各功能页面展示、消息下发功能。整个工程主要参考HarmonyOS Connect设备开发实现，去除掉模板JAVA实现板块，使用JS接口替代。

2.1 新建原子化服务APP

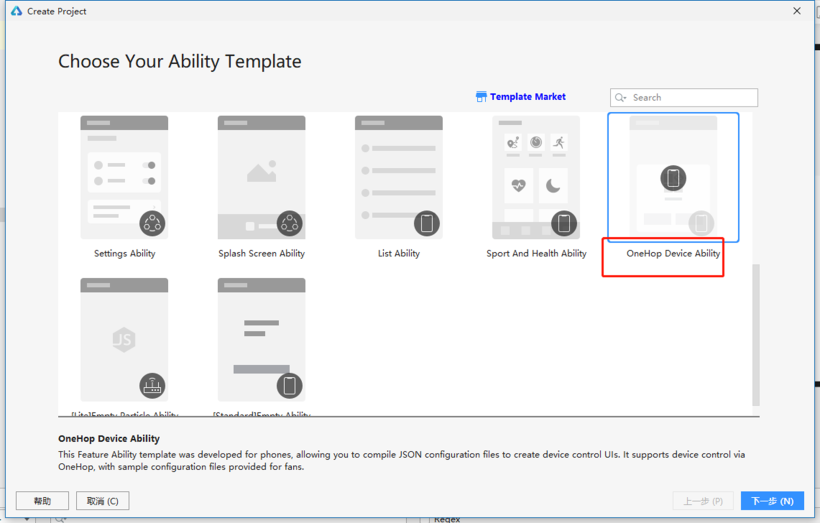

使用OneHop模板新建原子化服务工程，命名MRobot。可参考分享贴碰一碰分享总贴
我用鸿蒙开发出一台机器人小管家【萌萌的那种】-鸿蒙开发者社区

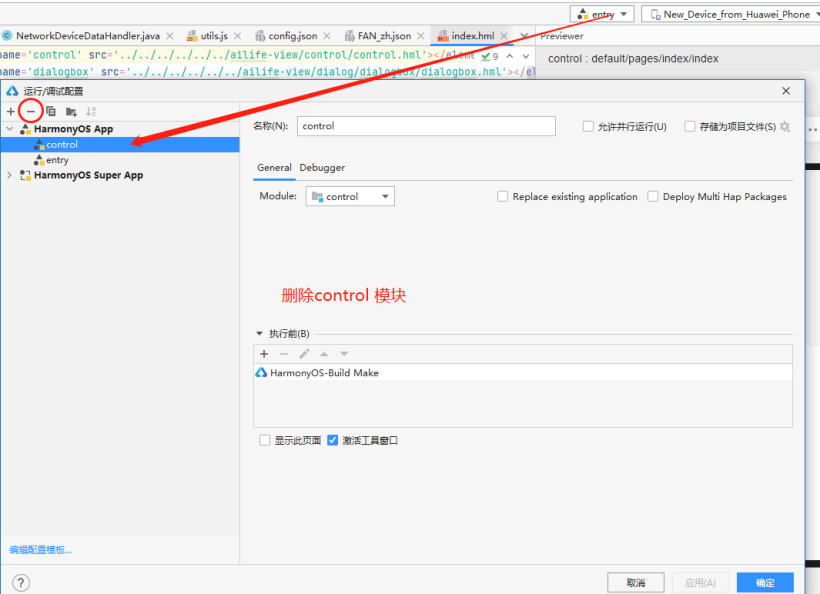

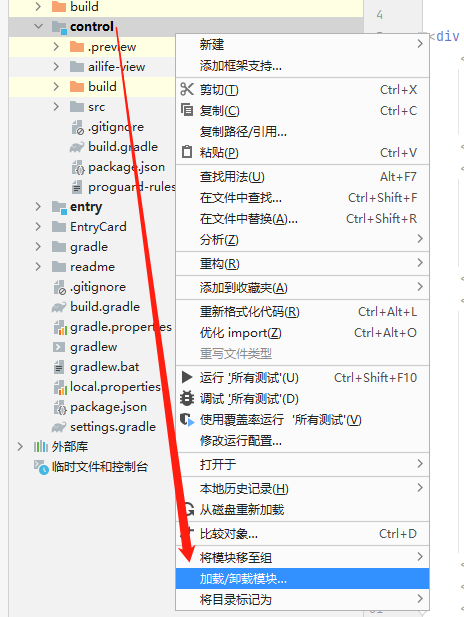

删除不需要的control模块（基于JAVA），新建一个jscontrol page，这是将是控制主页。参考1.抛除束缚，自定义设备

2.2 UI设计

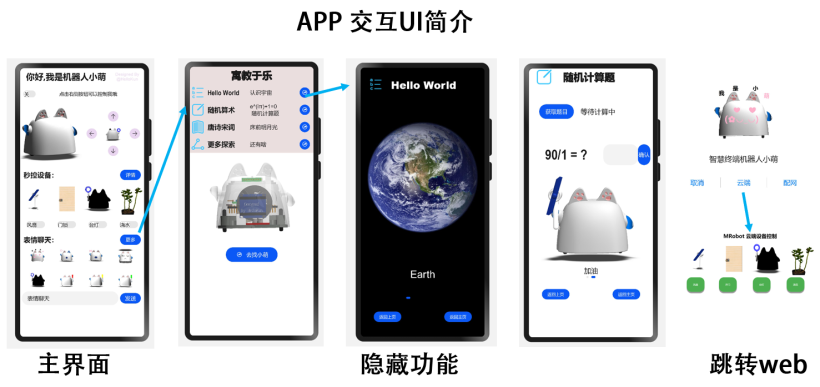

根据需求分析设计UI，因为第一次写APP，渲染样式没有概念，所以在图片上做文章，对设计的MRobot模型进行渲染后导出图片置于APP中，所有的UI主要用到button、switch、swiper组件，先基于可视化低代码开发，后转为hml（jsctronl page是）。ui总览如下；
我用鸿蒙开发出一台机器人小管家【萌萌的那种】-鸿蒙开发者社区

碰一碰拉起，进入配网页面，提供两个选项，一是正常配网，二是直接进入云端web页面秒控设备。
首页作为主控页面（jscontrol page），从上往下依次是：MRobot机器人运动控制、秒控设备（发送消息给机器人，实现互联设备控制）、表情聊天（点击表情发送消息给机器人，机器人做出运动、语音反应）；
点击更多，将会打开一些隐藏页面，如随机计算、认识宇宙等，主要是面对小朋友，未来增加通关解锁相应技能。
下面总结常用的一些UI能力，方便调试与开发：

//弹窗
import prompt from '@system.prompt';
    { prompt.showToast({
            message: "Hello Kun",
            duration: 1000, });
//页面路由 push back replace
import router from '@system.router';
router.push({
          uri: 'pages/netconfig/netconfig'
        });

// switch 状态检测
    switchChange(e){
        console.log(e.checked);
        if( e.checked){
            prompt.showToast({
                message: "连接"
            });
        }
        else{
            this.talk_msg = "reset MRobot";
            prompt.showToast({
                message: "断开"
            });
        };
    }
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.

2.3 NAN-JS通信

在新建的jsctronl 中需要调用JS通信接口在建立的NAN通道中发送数据，详细参考：2.拥抱JS通信接口，因为是调用JS接口，获取NAN通道deviceInfo十分容易。
例如，发送机器人前进核心代码如下：

import {getApp} from '../../common.js';
    //运动控制
    Forward(){
        this.front_img='/common/images/up0.png';
        this.work_status ="萌萌退下";
        this.talk_msg = "F";
        this.sendMessage();
    },
  //发送消息
    sendMessage(){
        var ret =1;
        var message = this.talk_msg;
        let commonInfo = {
            sessionId: getApp(this).ConfigParams.deviceInfo.sessionId
        };
        getApp(this).NetConfig.sendMessage(commonInfo, message, (result)=>{
                if(result.code==0)
                {
                    prompt.showToast({
                        message: "发送成功",
                        duration: 1000,
                    });
                ret =0;}
                else
                { prompt.showToast({
                        message: "发送失败",
                        duration: 1000,
                    });
               ret= -1;};
            });
        if(ret==0)
        {
            return 0;
        }
        else return -1;
    },
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
35.
36.

在南向开发中对消息进行匹配即可进行相应动作。

2.4 真机测试

APP真机调试算基本技能了，为什么我要单独拿出来呢，因为我入门北向时，遇到一个坑。装双系统的深有体会，Windows时间会慢，于是我给直接调到了UTC+14:00 圣诞岛，现在我已经在过520了（doge）；
那么问题来了：AGC平台签名会校验时间，时间不对签名会失败，所以一直用另一台电脑做应用开发，折腾好久才发现自己笔记本时间不对导致签名失败。。。事实证明，有些问题，坚持下去总会解决的。

我用鸿蒙开发出一台机器人小管家【萌萌的那种】-鸿蒙开发者社区

3. 南向开发

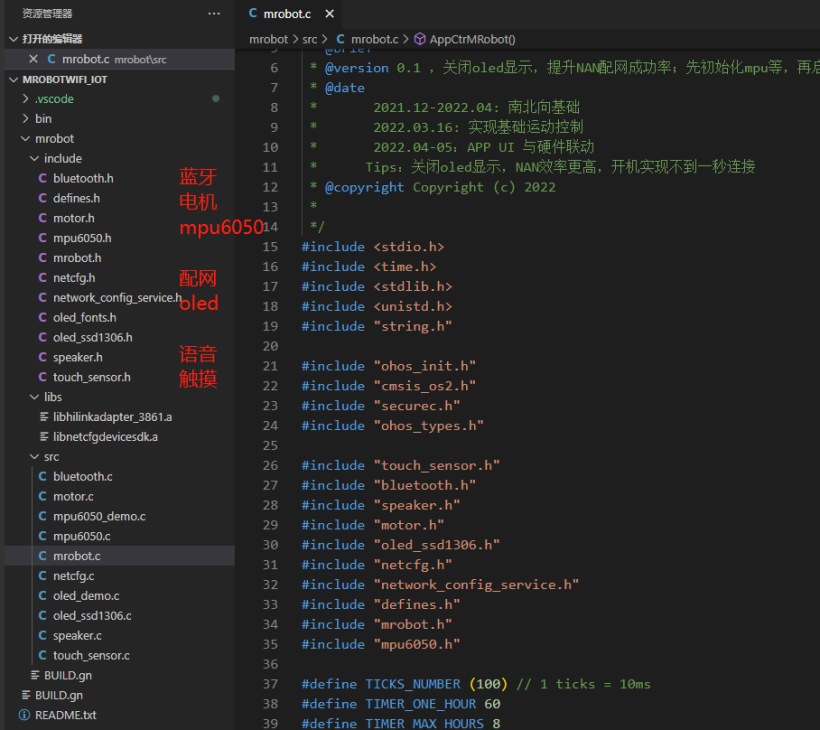

南向完成MRobot开发、互联设备开发。基于OpenHarmony 1.0.1 LTS对 hi3861 进行资源分配、各模块调试、整机调试、功能验证。

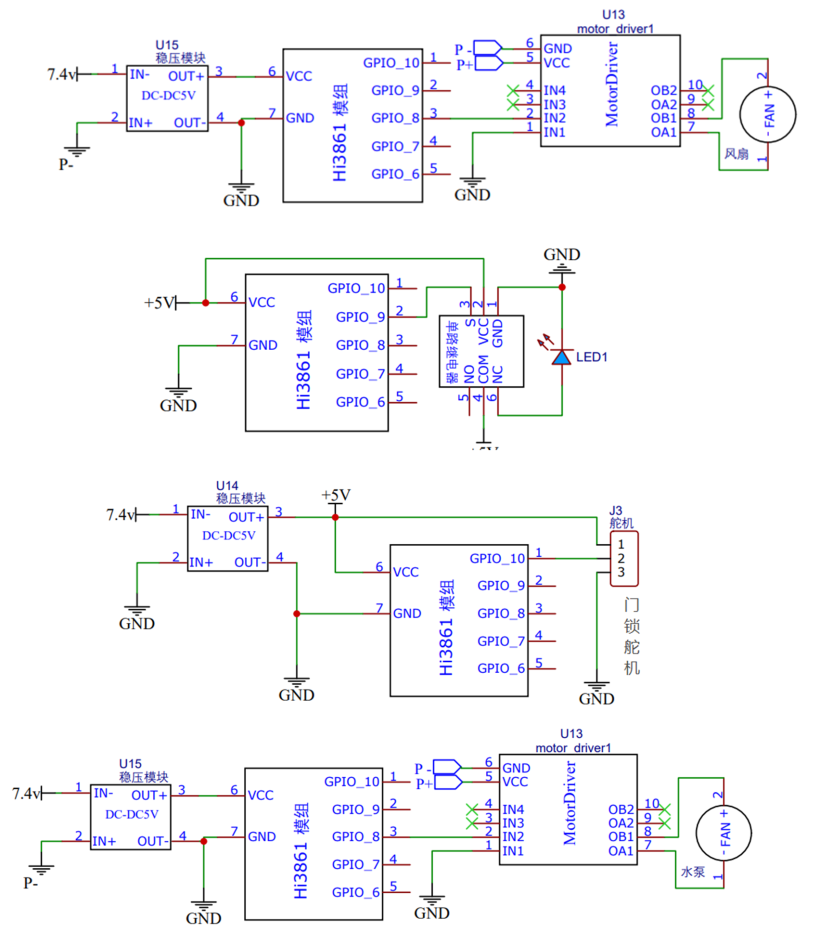

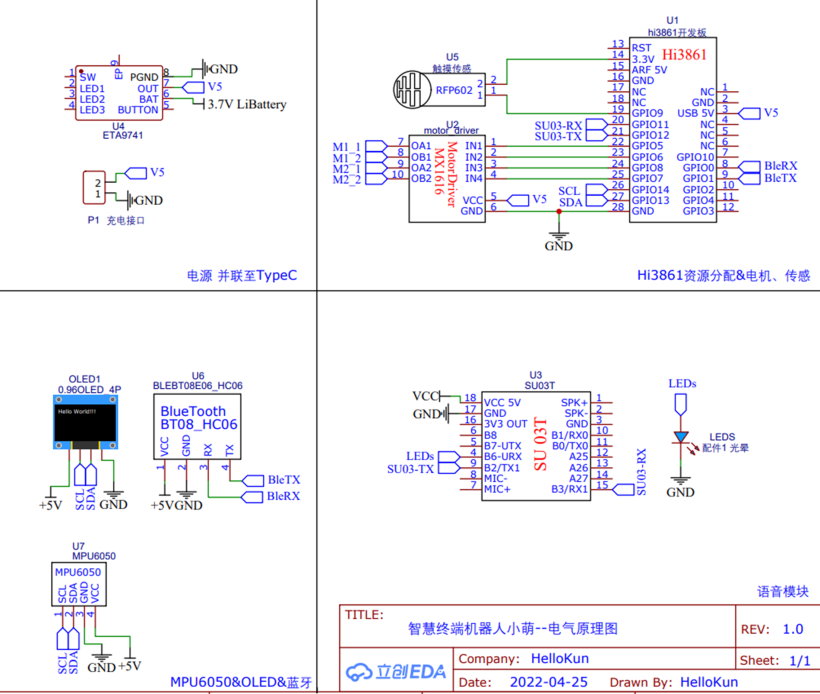

南向难免要面向硬件，MRobot与互联设备电气原理图如下：
我用鸿蒙开发出一台机器人小管家【萌萌的那种】-鸿蒙开发者社区

3.1 获取OpenHarmony源码

以下是我获取源码的操作以及过程遇到的问题以及解决方法。

/***************** openharmony 1.0.1源码 ******************/
repo下载【安装git、repo】，#特别注意：请下载OpenHarmony 1.0.1 版本，后续会更新支持OpenHarmony其他版本
mkdir ~/OpenHarmony1.01
cd ~/OpenHarmony1.01
repo init -u git@gitee.com:openharmony/manifest.git -b OpenHarmony_1.0.1_release --no-repo-verify
repo sync -c
repo forall -c 'git lfs pull'
来自 <https://gitee.com/openharmony-sig/knowledge_demo_smart_home/tree/master/dev/docs/smart_cleaner>

或者https://repo.huaweicloud.com/harmonyos/os/  下载解压

/**********  编译1.0.1源码时，遇到问题以及解决方法： ******************* /
-使用hb 、python build.py 指令编译
(1) hb -h执行之后遇到 please run  in source root，因为1.0.1的ohos-build是0.2.1 ，  与3.0的不通用，
【解决方法】卸载掉 pip uninstall ohos-build
	           再在1.0源码根目录安装hb 执行 pip install build/lite
(2)在源码处可以hb set，但hb build -f编译时遇到 clang not  install
	【解决方法】 ~/.bashrc中添加python环境变量即可

-使用DevEcoTools编译
（1）找不到gn、ninja
	【解决方法】所有解压的工具链，如gcc、ninja、gn等，需要在 ~/.bashrc中添加环境变量，示例 export -----
（2）找不到clang
【解决方法】 ~/.bashrc中添加python、gcc、ninja、gn等环境变量即可
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.

顺便提一下，我并没有使用ubuntu环境进行设备开发，因为我发现 DevEco Tools Beta3.1 可以直接编译1.0.1源码。大家可以尝试下windows一站式开发。源码需要修改，配置build选项开启I2C、UART等（MRobot使用了两个串口）。具体操作可参考：0.1.2。

3.2 MRobot碰一碰配网交互

结合winder demo很快就能找出配网接口，配网之后即可接收数据进行设备控制。整体控制流程如下：

我用鸿蒙开发出一台机器人小管家【萌萌的那种】-鸿蒙开发者社区

核心代码如下（详情可参考：3.南向开发-设备配网）：

include:
│   ├── netcfg.h   // 无感配网注册相关接口
│   ├── network_config_service.h //无感配网相关头文件。
libs:
├── libs
│   ├── libhilinkadapter_3861.a // 无感配网相关库文件。
│   └── libnetcfgdevicesdk.a // 无感配网相关库文件。
src:
    ├── netcfg.c // NAN相关操作和联网动作
1.
2.
3.
4.
5.
6.
7.
8.
9.

//注册回调
static void *MRobotTask(const char *arg)
{
    (void)arg;
    ····
    NetCfgRegister(MRobotNetEventHandler); // 进入配网状态并注册网络监听事件
    ····
}

//回调任务
static int MRobotNetEventHandler(NET_EVENT_TYPE event, void *data)
{
    switch (event)
    {
    case NET_EVENT_CONNECTTED: // 网络连接成功
        m_netstatus = true;
        printf("m_netstatus:%d\n\n", m_netstatus); // 显示网络已连接
        break;
    case NET_EVENT_RECV_DATA:                                      // 接收到网络信息(FA发送的消息)
        MRobotProcessAppMessage((const char *)data, strlen(data)); // 处理对应的信息
        break;
    default:
        break;
    }
    return 0;
}

//接收数据
static void MRobotProcessAppMessage(const char *data, int data_len)
{
    if (data_len != MESSAGE_LEN)
    {
        strcpy(app_msg, data);
        // app_msg=data;
        printf("------app_msg:%s \r\n", app_msg);
        printf("----- data:%s\r\n", data);
        WINERR("data len invalid! \n");
        return;
    }
}

//消息处理
// app运动控制
static void AppCtrMRobot()
{
    switch (*app_msg)
    {
    case 'F':
    {
        printf("退下\r\n");
        // OledFillScreen(0x00);
        // OledShowString(25, 2, "Forward", 2);
        Backward(circle_time);
        Stop_motor();
        return; //每次仅有一种情况，满足直接return回main
    }
   ···
}
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
35.
36.
37.
38.
39.
40.
41.
42.
43.
44.
45.
46.
47.
48.
49.
50.
51.
52.
53.
54.
55.
56.
57.
58.

3.3 互联设备开发

我用鸿蒙开发出一台机器人小管家【萌萌的那种】-鸿蒙开发者社区

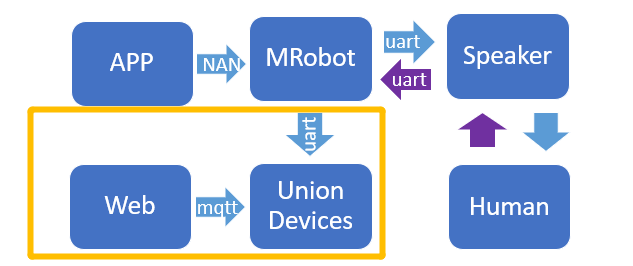

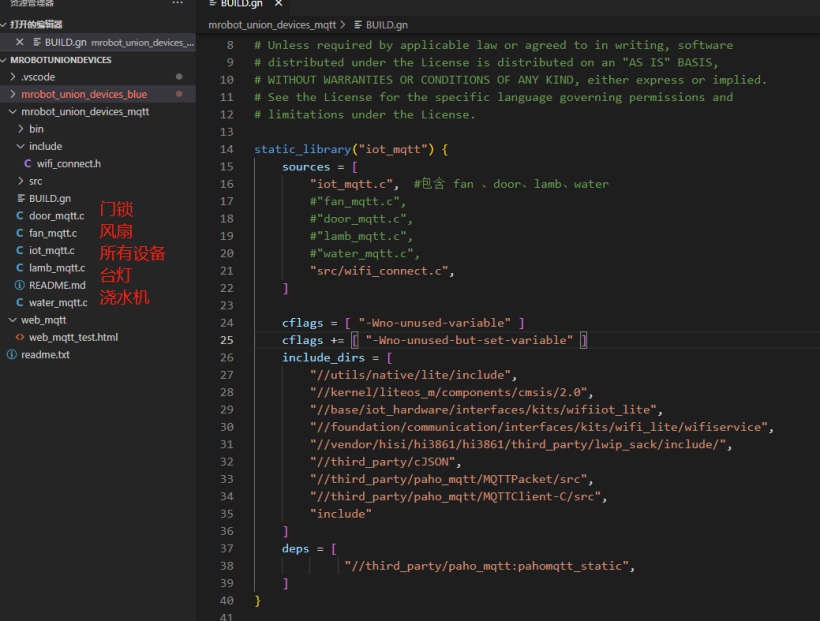

互联设备包括门锁、风扇、台灯、浇水机均使用hi3861模组作为核心板，若有更多设备可以快捷添加。每台设备支持使用蓝牙串口控制、基于mqtt的云端控制。增加web端选择也让非HarmonyOS移动设备控制互联设备，让更多的人享受便利。
下面以门锁为例，给出开发方案：

/**
 *
 *  V2 版本  所有union设备都融合在一起，共用一套代码
 * 缺点是浪费时间作其他设备的事；
 * 也提供了各设备单独的版本 对应fan_mqtt.c door_mqtt.c  lamb_mqtt.c  water_mqtt.c 编译记得修改 BUILD.gn
 * */

#include <stdio.h>
#include <string.h>
#include <stdlib.h>
#include <unistd.h>

#include "ohos_init.h"
#include "cmsis_os2.h"

#include "wifi_connect.h"
#include "MQTTClient.h"

#include "wifiiot_errno.h"
#include "wifiiot_gpio.h"
#include "wifiiot_gpio_ex.h"
#include "wifiiot_adc.h"
#include "wifiiot_uart.h"
#include "wifiiot_pwm.h"
#include "hi_uart.h"


#define UART_BUFF_SIZE 1000
#define MQTT_BUFF_SIZE 1000

static const char *data = "MRobot_door\r\n";
uint8_t uart_buff[UART_BUFF_SIZE] = {0};
uint8_t *uart_buff_ptr = uart_buff;
char mqtt_buff[MQTT_BUFF_SIZE] = {0};

static unsigned char sendBuf[1000];
static unsigned char readBuf[1000];

Network network;

void messageArrived(MessageData *data)
{
	printf("Message arrived on topic %.*s: %.*s\n", data->topicName->lenstring.len, data->topicName->lenstring.data,
		   data->message->payloadlen, data->message->payload);
	strcpy(mqtt_buff,data->message->payload);
	printf("mqtt_buff%s \n",mqtt_buff);
}

/************* MRobotUnionDevices Control ******************/
// GPIO 接口与原理图对应  使用哪个就在主函数加入Init、 Ctr函数。

static void MyUartInit(void)
{
	uint32_t ret;
	WifiIotUartAttribute uart_attr = {
		.baudRate = 115200,

		// data_bits: 8bits
		.dataBits = 8,
		.stopBits = 1,
		.parity = 0,
	};

	// Initialize uart driver
	ret = UartInit(WIFI_IOT_UART_IDX_1, &uart_attr, NULL);
	if (ret != WIFI_IOT_SUCCESS)
	{
		printf("Failed to init uart! Err code = %d\n", ret);
		return;
	}
}



/*****************Door*************************/
static void DoorInit(void)
{
	//初始化GPIO
	GpioInit();
	IoSetFunc(WIFI_IOT_IO_NAME_GPIO_10, WIFI_IOT_IO_FUNC_GPIO_10_GPIO);
	GpioSetDir(WIFI_IOT_GPIO_IDX_10, WIFI_IOT_GPIO_DIR_OUT);
	GpioSetOutputVal(WIFI_IOT_GPIO_IDX_10, 1);
}
/* @brief  Servo  control *
 @param angle  input value: 0-200 *
*/
void My_servo(int angle)
{
	int j = 0;
	int k = 20000 / 200; //实际应该是20000/180
	angle = k * angle;
	for (j = 0; j < 5; j++)
	{
		GpioSetOutputVal(WIFI_IOT_GPIO_IDX_10, 1);
		//hi_udelay(angle); // angle ms
		usleep(angle);
		GpioSetOutputVal(WIFI_IOT_GPIO_IDX_10, 0);
		usleep(20000-angle);
	}  // 20ms 控制舵机
}
static void DoorCtr(void)
{
	//UartRead(WIFI_IOT_UART_IDX_1, uart_buff_ptr, UART_BUFF_SIZE);
	hi_uart_read_timeout(WIFI_IOT_UART_IDX_1, uart_buff_ptr, UART_BUFF_SIZE,10);
	printf("Uart1 read door data:%s \n", uart_buff_ptr);
	if (uart_buff[0] == '2' && uart_buff[1] == '1')
	{
		//模拟20ms周期 PWM  控制舵机开门
		printf("******* 开 门 *****\n");
		My_servo(100); //开门
		uart_buff[0] ='5';
	}

	if (mqtt_buff[0] == '2' && mqtt_buff[1] == '1')
	{
		//模拟20ms周期 PWM  控制舵机开门

		printf("******* 开 门 *****\n");
		My_servo(100); //开门
		mqtt_buff[0] ='5';
	}

	My_servo(180); //自动复位 模拟舵机有点迷。值是测试出来的，上面的延时<0 居然可以实现舵机控制
	printf("******* 门 机 械 复 位 *****\n");
}

static void MQTT_DoorTask(void)
{
	WifiConnect("r1", "88888889");
	printf("Starting ...\n");
	int rc, count = 0;
	MQTTClient client;

	NetworkInit(&network);
	printf("NetworkConnect  ...\n");

	MyUartInit();
	DoorInit();
begin:
	NetworkConnect(&network, "我的服务器地址iot页面", 1883); // hellokun
	printf("MQTTClientInit  ...\n");
	MQTTClientInit(&client, &network, 2000, sendBuf, sizeof(sendBuf), readBuf, sizeof(readBuf));

	MQTTString clientId = MQTTString_initializer;
	clientId.cstring = "MRobot";

	MQTTPacket_connectData data = MQTTPacket_connectData_initializer;
	data.clientID = clientId;
	data.willFlag = 0;
	data.MQTTVersion = 3;
	data.keepAliveInterval = 0;
	data.cleansession = 1;

	printf("MQTTConnect  ...\n");
	rc = MQTTConnect(&client, &data);
	if (rc != 0)
	{
		printf("MQTTConnect: %d\n", rc);
		NetworkDisconnect(&network);
		MQTTDisconnect(&client);
		osDelay(200);
		goto begin;
	}

	printf("MQTTSubscribe  ...\n");
	//其他设备 web_fan_btn web_lamb_btn  web_water_btn
		rc = MQTTSubscribe(&client, "web_door_btn", 2, messageArrived); //回调
		if (rc != 0)
		{
			printf("MQTTSubscribe: %d\n", rc);
			osDelay(200);
			goto begin;
		}

	while (++count)
	{
		//使用哪个设备就在加入对应Init、 Ctr。
		DoorCtr();  //串口、mqtt数据控制门

		MQTTMessage message;
		char payload[30];

		message.qos = 2;
		message.retained = 0;
		message.payload = payload;
		sprintf(payload, "message number %d", count);
		message.payloadlen = strlen(payload);

		//其他设备 发布fan lamb water
		if ((rc = MQTTPublish(&client, "door", &message)) != 0)
		{
			printf("Return code from MQTT publish is %d\n", rc);
			NetworkDisconnect(&network);
			MQTTDisconnect(&client);
			goto begin;
		}
		osDelay(50);
		printf("----- count = %d ------\r\n",count);
	}

	//无需发布
	// while (++count)
	// {
	// 	MQTTMessage message;
	// 	char payload[30];

	// 	message.qos = 2;
	// 	message.retained = 0;
	// 	message.payload = payload;
	// 	sprintf(payload, "message number %d", count);
	// 	message.payloadlen = strlen(payload);

	// 	//其他设备 发布fan lamb water
	// 	if ((rc = MQTTPublish(&client, "door", &message)) != 0){
	// 		printf("Return code from MQTT publish is %d\n", rc);
	// 		NetworkDisconnect(&network);
	// 		MQTTDisconnect(&client);
	// 		goto begin;
	// 	}
	// 	osDelay(50);
	// }
}
static void MQTT_Door(void)
{
	osThreadAttr_t attr;

	attr.name = "MQTT_DoorTask";
	attr.attr_bits = 0U;
	attr.cb_mem = NULL;
	attr.cb_size = 0U;
	attr.stack_mem = NULL;
	attr.stack_size = 10240;
	attr.priority = osPriorityNormal;

	if (osThreadNew((osThreadFunc_t)MQTT_DoorTask, NULL, &attr) == NULL)
	{
		printf("[MQTT_Door] Falied to create MQTT_DoorTask!\n");
	}
}
APP_FEATURE_INIT(MQTT_Door);
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
35.
36.
37.
38.
39.
40.
41.
42.
43.
44.
45.
46.
47.
48.
49.
50.
51.
52.
53.
54.
55.
56.
57.
58.
59.
60.
61.
62.
63.
64.
65.
66.
67.
68.
69.
70.
71.
72.
73.
74.
75.
76.
77.
78.
79.
80.
81.
82.
83.
84.
85.
86.
87.
88.
89.
90.
91.
92.
93.
94.
95.
96.
97.
98.
99.
100.
101.
102.
103.
104.
105.
106.
107.
108.
109.
110.
111.
112.
113.
114.
115.
116.
117.
118.
119.
120.
121.
122.
123.
124.
125.
126.
127.
128.
129.
130.
131.
132.
133.
134.
135.
136.
137.
138.
139.
140.
141.
142.
143.
144.
145.
146.
147.
148.
149.
150.
151.
152.
153.
154.
155.
156.
157.
158.
159.
160.
161.
162.
163.
164.
165.
166.
167.
168.
169.
170.
171.
172.
173.
174.
175.
176.
177.
178.
179.
180.
181.
182.
183.
184.
185.
186.
187.
188.
189.
190.
191.
192.
193.
194.
195.
196.
197.
198.
199.
200.
201.
202.
203.
204.
205.
206.
207.
208.
209.
210.
211.
212.
213.
214.
215.
216.
217.
218.
219.
220.
221.
222.
223.
224.
225.
226.
227.
228.
229.
230.
231.
232.
233.
234.
235.
236.
237.
238.
239.
240.
