gitee仓库地址：https://gitee.com/lalhan/PC_BLE_UART

一、需求提出

模块功能：

• 通过PC电脑的蓝牙实现串口透传
• 制作电脑端上位机（APP端很常见）
• 波特率可调
• 对外提供RXD/TXD/GND/5V/3.3V

应用场景：

• PC端无可用USB口调试远程设备
• 任何无线串口透传使用场景
• 私人预留（MAC绑定）串口设备调试接口
• 需要对板子供电（5V/3.3V）测试场景

二、市场调研

（1）现有市场

• 基本没有
• 有的上位机也只是支持调试AT

（2）勉强使用的

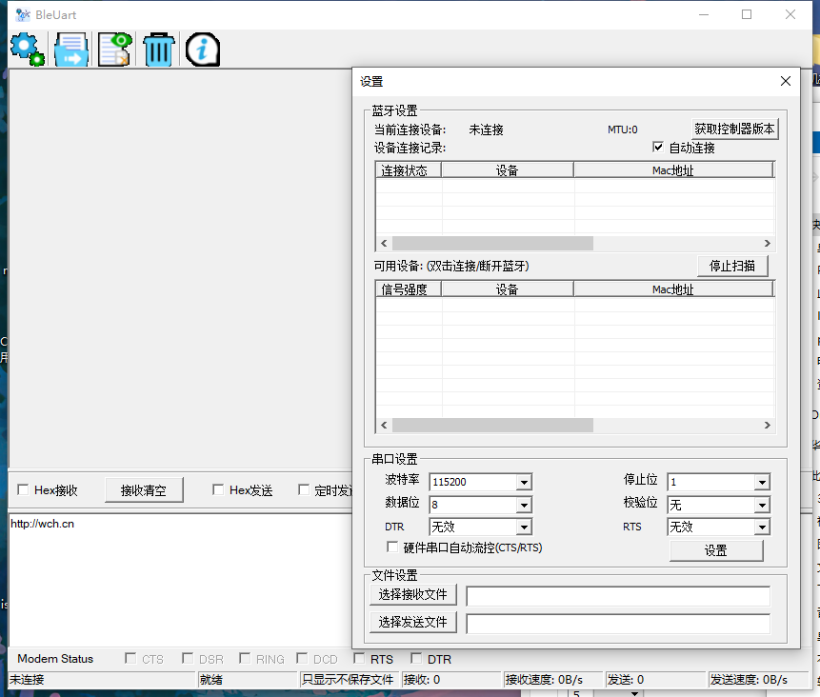

1、WCH公司BleUart

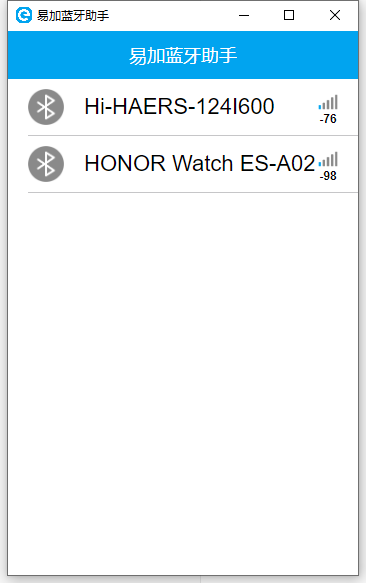

2、硬件提供的PC端

特点：

• 不直观不直接
• 过于通用，且串口界面复杂难操作
• 没有调整波特率选项

三、方案设计

（1）硬件选择

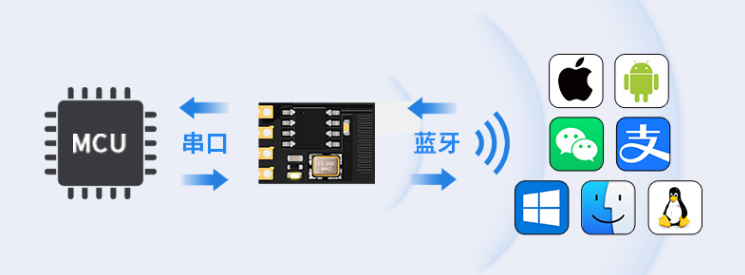

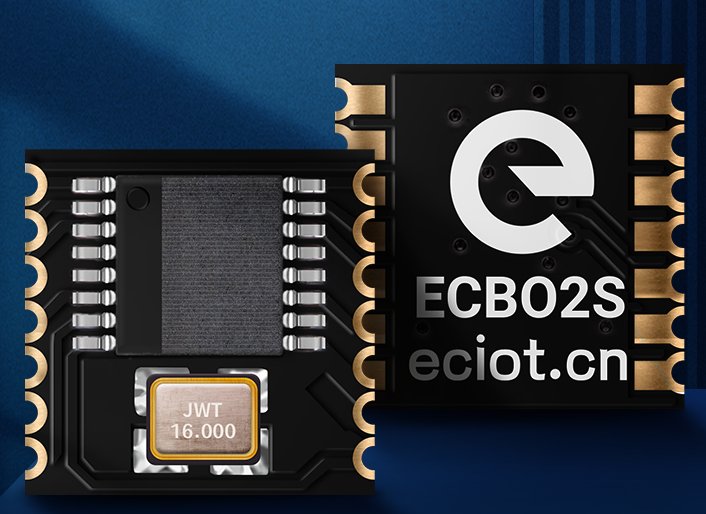

选用低成本BLE蓝牙方案

淘宝：https://eciot.taobao.com/?spm=2013.1.0.0.18972c6abNXolr

注意：需要购买带OC版本，即可二次编程版本，这个需要提前问下客服

特点：

• 成本低（甚至1.8元）
• 体积小
• 外围简单
• 可二次开发

（2）电脑端上位机（PYQT5）

优点：

• 界面清楚简洁
• 波特率可调整

缺点：

• 绑定了MAC（但是开源，可自行修改）

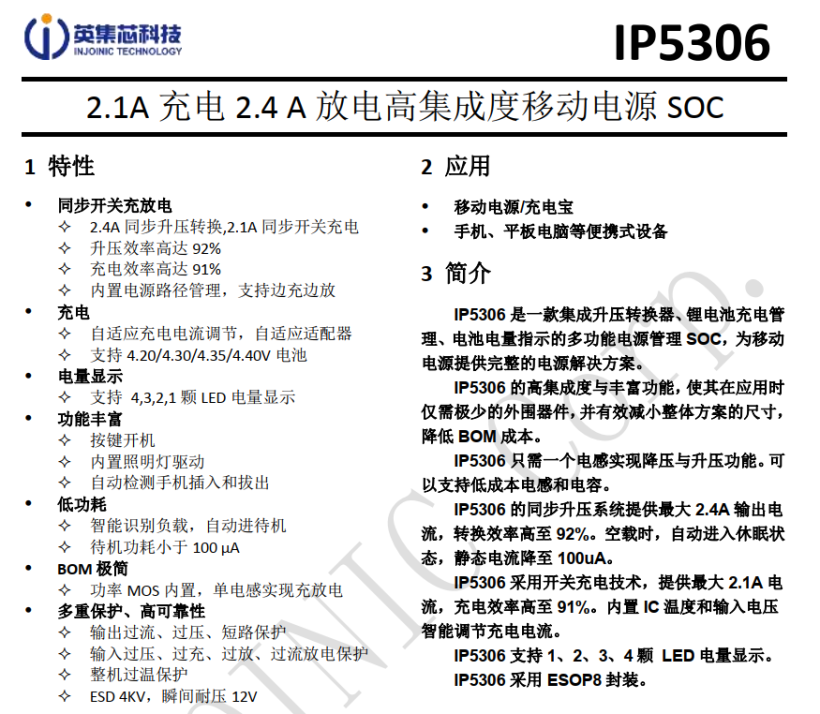

（3）电源部分

参考我上个视频，电动螺丝刀

• 自带锂电池充放电功能
• 可对外提供5V
• 使用AMS1117-33后可对外提供3.3V
• 体积小外围少使用简单

四、制作流程

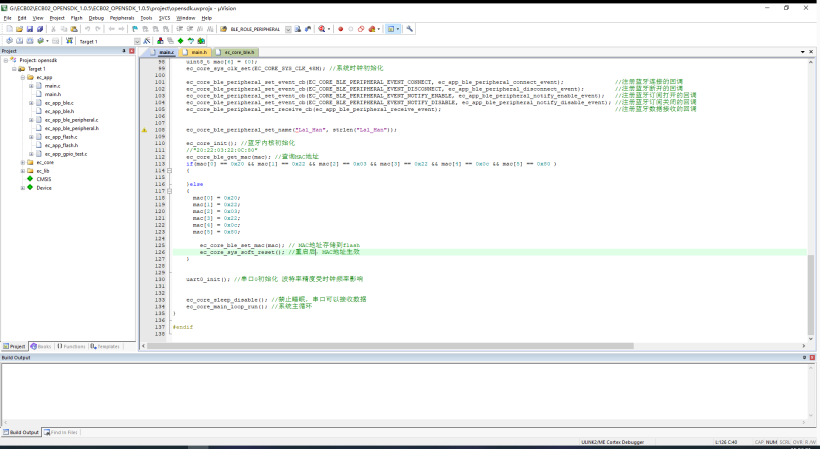

（1）设备侧程序编写

这里选择提供HEX文件、程序主文件（main）以及资料的下载文档

• MDK5的开发环境
• APP可烧录（参考我之前的十元蓝牙遥控车的视频）

资料地址：
百度网盘：https://pan.baidu.com/s/1_y1TtyzgXGL5tlVsYmggig 提取码：8888
360云盘：https://yunpan.360.cn/surl_yWr6A5bSpV9 （提取码：5689）

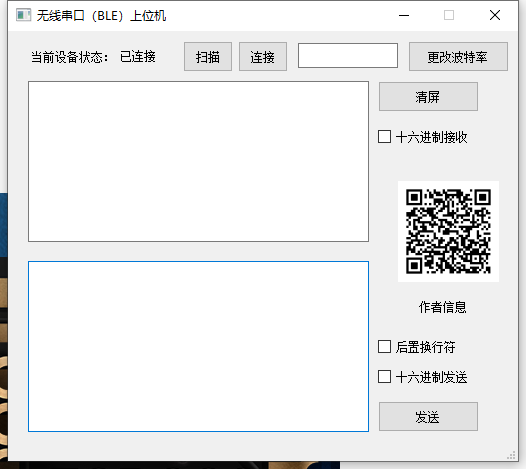

（2）PC端程序编写

• 提供源代码
• 使用PyCharm编程
• 使用PYQT5库实现

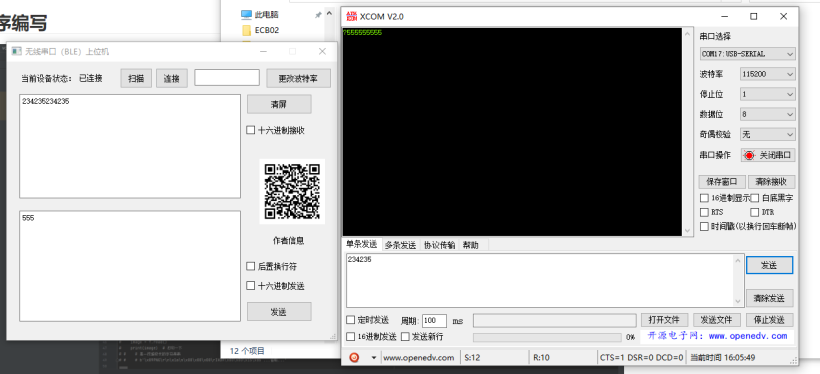

五、整体演示

因为硬件部分很简单，我这里就不实际使用IP5306供电了，主要测试串口透传和波特率修改功能

节选部分程序：

class Ui_MainWindow(object):
    def setupUi(self, MainWindow):
        MainWindow.setObjectName("MainWindow")
        MainWindow.resize(510, 430)
        MainWindow.setFixedSize(510, 430)
        self.centralwidget = QtWidgets.QWidget(MainWindow)
        self.centralwidget.setObjectName("centralwidget")
        self.label = QtWidgets.QLabel(self.centralwidget)
        self.label.setGeometry(QtCore.QRect(10, 10, 111, 31))
        self.label.setAlignment(QtCore.Qt.AlignCenter)
        self.label.setObjectName("label")


        self.pushButton = QtWidgets.QPushButton(self.centralwidget)
        self.pushButton.setGeometry(QtCore.QRect(175, 10, 50, 31))
        self.pushButton.setObjectName("pushButton")

        self.pushButton_5 = QtWidgets.QPushButton(self.centralwidget)
        self.pushButton_5.setGeometry(QtCore.QRect(230, 10, 50, 31))
        self.pushButton_5.setObjectName("pushButton_5")

        self.label_2 = QtWidgets.QLabel(self.centralwidget)
        self.label_2.setGeometry(QtCore.QRect(100, 10, 60, 30))
        self.label_2.setAlignment(QtCore.Qt.AlignCenter)
        self.label_2.setObjectName("label_2")

        self.pushButton_2 = QtWidgets.QPushButton(self.centralwidget)
        self.pushButton_2.setGeometry(QtCore.QRect(400, 10, 101, 31))
        self.pushButton_2.setObjectName("pushButton_2")

        self.pushButton_3 = QtWidgets.QPushButton(self.centralwidget)
        self.pushButton_3.setGeometry(QtCore.QRect(370, 370, 101, 31))
        self.pushButton_3.setObjectName("pushButton_3")
        self.pushButton_4 = QtWidgets.QPushButton(self.centralwidget)
        self.pushButton_4.setGeometry(QtCore.QRect(370, 50, 101, 31))
        self.pushButton_4.setObjectName("pushButton_4")
        self.checkBox = QtWidgets.QCheckBox(self.centralwidget)
        self.checkBox.setGeometry(QtCore.QRect(370, 90, 91, 31))
        self.checkBox.setObjectName("checkBox")

        self.checkBox_2 = QtWidgets.QCheckBox(self.centralwidget)
        self.checkBox_2.setGeometry(QtCore.QRect(370, 330, 91, 31))
        self.checkBox_2.setObjectName("checkBox_2")

        self.checkBox_3 = QtWidgets.QCheckBox(self.centralwidget)
        self.checkBox_3.setGeometry(QtCore.QRect(370, 300, 91, 31))
        self.checkBox_3.setObjectName("checkBox_3")

        self.label_3 = QtWidgets.QLabel(self.centralwidget)
        self.label_3.setGeometry(QtCore.QRect(390, 150, 101, 101))
        self.label_3.setText("")
        self.label_3.setTextFormat(QtCore.Qt.AutoText)
        #self.label_3.setPixmap(QtGui.QPixmap("联系方式.png"))



        self.label_3.setScaledContents(True)
        self.label_3.setObjectName("label_3")
        self.label_4 = QtWidgets.QLabel(self.centralwidget)
        self.label_4.setGeometry(QtCore.QRect(400, 260, 71, 31))
        self.label_4.setAlignment(QtCore.Qt.AlignCenter)
        self.label_4.setObjectName("label_4")

        self.textEdit = QtWidgets.QTextEdit(self.centralwidget)
        self.textEdit.setGeometry(QtCore.QRect(290, 12, 100, 25))
        self.textEdit.setObjectName("textEdit")
        self.textEdit.setAlignment((QtCore.Qt.AlignLeft))


        self.textEdit_2 = QtWidgets.QTextEdit(self.centralwidget)
        self.textEdit_2.setGeometry(QtCore.QRect(20, 230, 341, 171))
        self.textEdit_2.setObjectName("textEdit_2")

        self.textEdit_3 = QtWidgets.QTextEdit(self.centralwidget)
        self.textEdit_3.setGeometry(QtCore.QRect(20, 50, 341, 161))
        self.textEdit_3.setObjectName("textEdit_3")
        self.textEdit_3.setReadOnly(True)
        MainWindow.setCentralWidget(self.centralwidget)
        self.statusbar = QtWidgets.QStatusBar(MainWindow)
        self.statusbar.setObjectName("statusbar")
        MainWindow.setStatusBar(self.statusbar)

        self.retranslateUi(MainWindow)
        QtCore.QMetaObject.connectSlotsByName(MainWindow)

    def retranslateUi(self, MainWindow):
        _translate = QtCore.QCoreApplication.translate
        MainWindow.setWindowTitle(_translate("MainWindow", "无线串口（BLE）上位机"))
        self.label.setText(_translate("MainWindow", "当前设备状态："))
        self.pushButton.setText(_translate("MainWindow", "扫描"))
        self.pushButton_5.setText(_translate("MainWindow", "连接"))
        self.label_2.setText(_translate("MainWindow", "未连接"))
        self.pushButton_2.setText(_translate("MainWindow", "更改波特率"))
        self.pushButton_3.setText(_translate("MainWindow", "发送"))
        self.pushButton_4.setText(_translate("MainWindow", "清屏"))
        self.checkBox.setText(_translate("MainWindow", "十六进制接收"))
        self.checkBox_2.setText(_translate("MainWindow", "十六进制发送"))
        self.checkBox_3.setText(_translate("MainWindow", "后置换行符"))
        self.label_4.setText(_translate("MainWindow", "作者信息"))
        MainWindow.setWindowIcon(QIcon("./ico.ico"))
