介绍

本篇Codelab将介绍如何使用canvas结合sensor（手机传感器服务），实现一个简单的小游戏。要求完成以下功能：

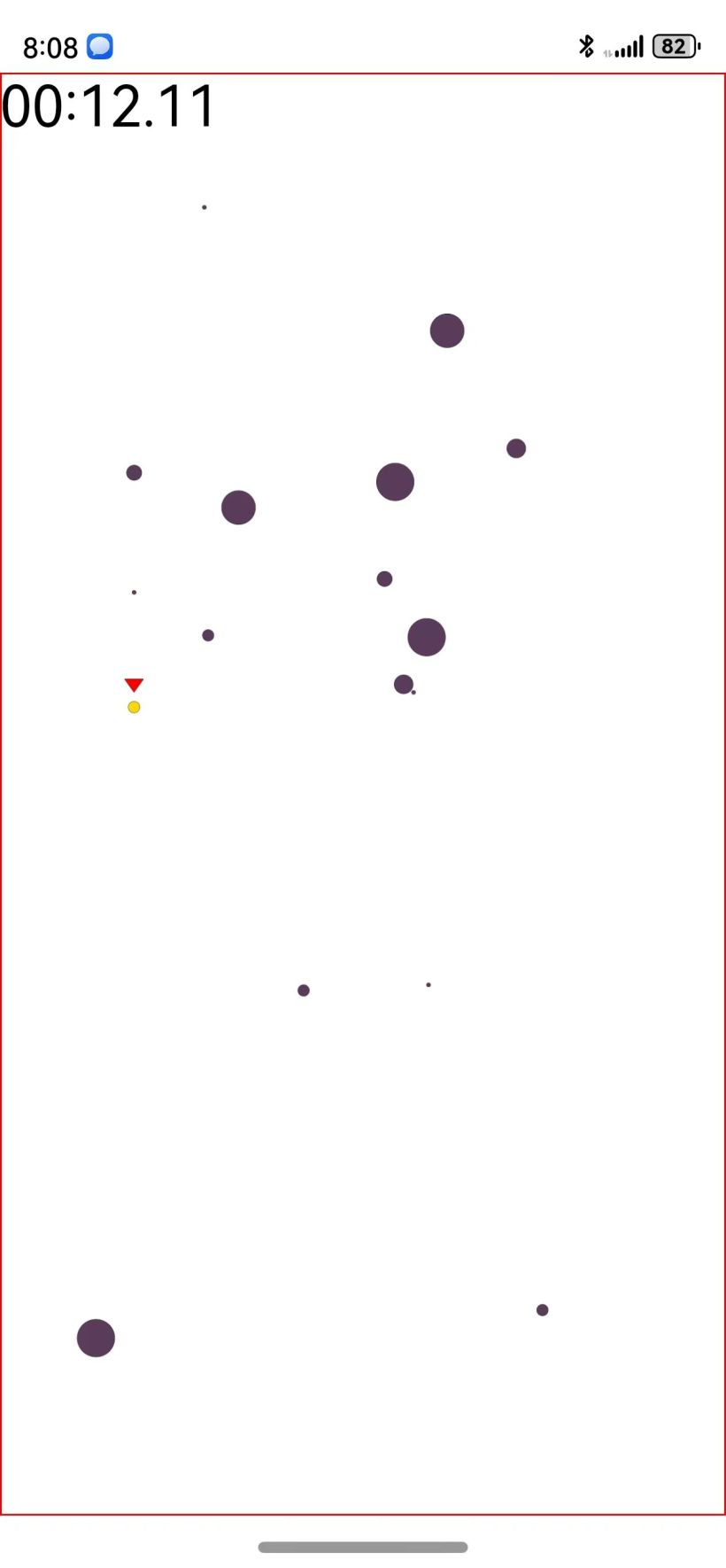

游戏内容是玩家操作一个小球（黄色小球，上方有红色箭头作为标记）在屏幕中移动，躲避其他敌人小球的追击，如果触碰到敌人小球则游戏结束，在菜单界面显示本次的生存时间与最高纪录的生存时间。

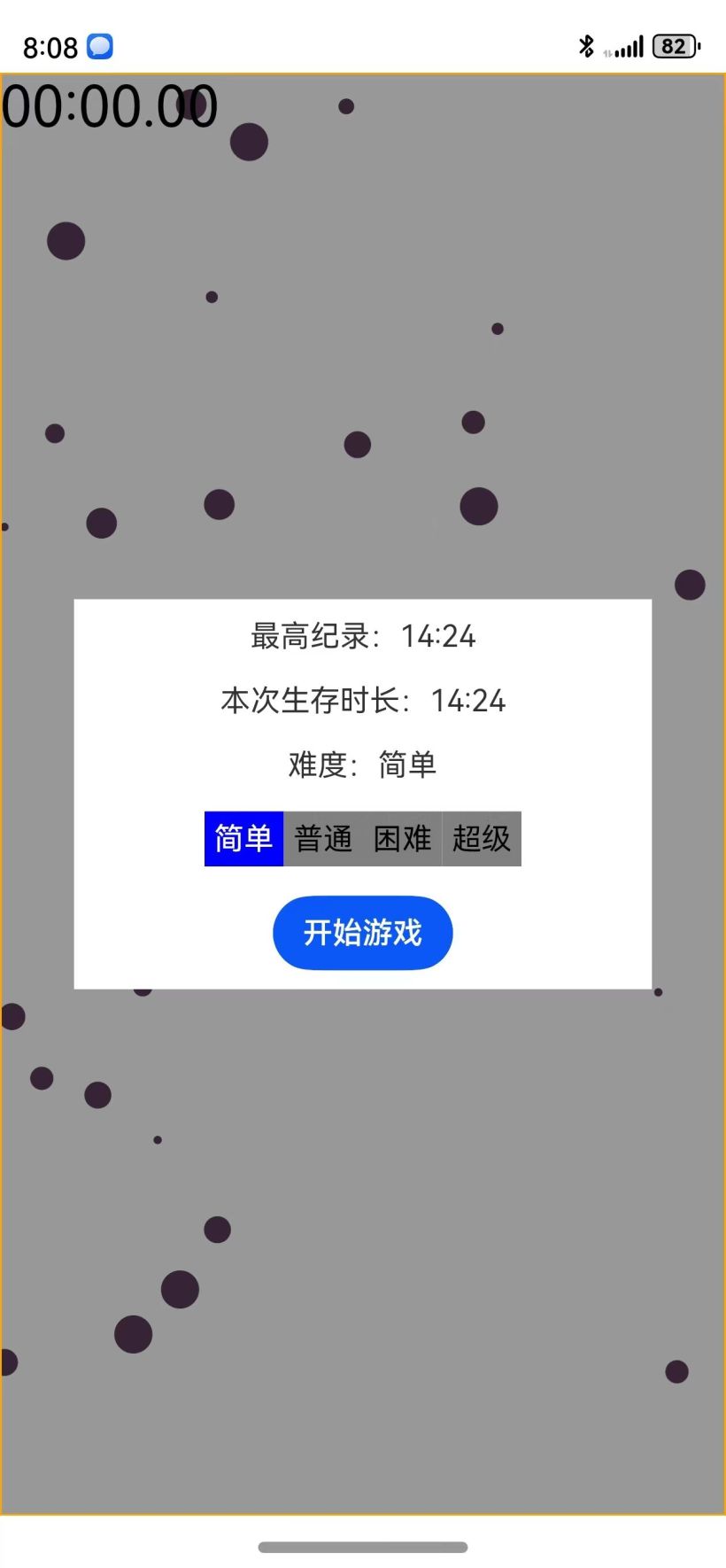

游戏包含四个不同的难度，同屏的敌人小球的数量上限与移动速度根据难度依次递增，不同难度下的最高纪录相互独立，玩家可以反复游玩，以挑战更久的生存时长记录。

主要学习内容为：

1. 学习如何基于变化的参数开发简单的canvas交互动画效果。
2. 学习如何使用TextTimer组件显示计时器时间，并将时间传递给其他变量。
3. 学习如何订阅传感器，获取传感器监听信息。
4. 通过持久化存储保存数据。

相关概念:

• Canvas：提供画布组件，用于自定义绘制图形。
• CanvasRenderingContext2D：使用RenderingContext可以在Canvas组件上进行绘制，绘制对象可以是矩形、文本、图片等。
• TextTimer：通过文本显示计时信息并控制其计时器状态的组件。
• 方向传感器：可以提供手机在xyz轴方向的旋转角度信息，订阅方向传感器数据，系统返回相关数据。
• setInterval:（定时器接口）重复调用一个函数，在每次调用之间具有固定的时间延迟。通过定时器与canvas擦除重绘的结合就能实现类似动画的图像效果。
• PersistentStorage：持久化存储UI状态 。state与appstorage保存的变量在应用重启后会丢失。将PersistentStorage与appStorage协同使用，就可以方便实现变量的持久化存储。【适用于数据结构简单的轻量级数据，否则可能会数据持久化失败】

相关权限
无

环境搭建

我们首先需要完成HarmonyOS开发环境搭建，可参照如下步骤进行。

软件要求
DevEco Studio版本：DevEco Studio API13 及以上。
HarmonyOS SDK版本：HarmonyOS NEXT API13 及以上。
硬件要求
设备类型：华为手机。
HarmonyOS系统：HarmonyOS NEXT API13 及以上。
环境搭建
安装DevEco Studio，详情请参考下载和安装软件。
设置DevEco Studio开发环境，DevEco Studio开发环境需要依赖于网络环境，需要连接上网络才能确保工具的正常使用，详情请参考配置开发环境。
开发者可以参考以下链接，完成设备调试的相关配置：
使用真机进行调试

代码结构解读

本篇Codelab只对核心代码进行讲解，对于完整代码，我们会在源码下载中提供。

本codelab的有效功能代码结构如下：

entry/src/main/ets                 // 代码区
  ├──utils
  │  └──StepsUtil.ets              // 小球的属性类、角度管理类
  └──pages
     └──Index.ets                  // 应用代码
1.
2.
3.
4.
5.

canvas交互开发原理简介：

canvas工作原理简介：

canvas的本质是一个画板，在绑定了CanvasRenderingContext2D对象或OffscreenCanvasRenderingContext2D对象以后，可以通过输入指令的方式往画板上绘制内容，绘制的内容类型可以是基础形状、文本、图片等。
在代码逻辑中增加对指令的选择，就可以差异化的生成各种不同的画面，并且由于canvas内容的绘制是基于坐标系来定位的，我们可以对这个画板进行像素级的内容定制，。
Canvas提供画布组件，用于自定义绘制图形，
开发者使用CanvasRenderingContext2D对象和OffscreenCanvasRenderingContext2D对象在Canvas组件上进行绘制，。

canvas动画的原理：

动画的本质是连续播放的图像，通过定时器与canvas的结合，不断擦除并重绘图像，就能做出动画效果。
开发者使用CanvasRenderingContext2D对象和OffscreenCanvasRenderingContext2D对象在Canvas组件上进行绘制。

canvas坐标系：

canvas中的元素大小和位置是以canvas坐标系为基础确定的。
在默认情况下，canvas画布的左上角未坐标原点(0,0)。水平方向为X轴（向右为正值），垂直方向为Y轴（向下为正值）。
使用clearRect(x: number, y: number, w: number, h: number)清除指定区域内的绘制内容。

本案例中使用的canvas指令汇总：

fillStyle  指定绘制的填充色。
clearRect(x: number, y: number, w: number, h: number): void    删除指定区域内的绘制内容。
translate(x: number, y: number): void  移动当前坐标系的原点。
beginPath(): void  创建一个新的绘制路径。
arc(x: number, y: number, radius: number, startAngle: number, endAngle: number, counterclockwise?: boolean): void   绘制弧线路径。
closePath(): void  结束当前路径形成一个封闭路径。
stroke(path?: Path2D): void  进行边框绘制操作。
fill(fillRule?: CanvasFillRule): void  对封闭路径进行填充。
moveTo(x: number, y: number): void  路径从当前点移动到指定点。
lineTo(x: number, y: number): void  从当前点到指定点进行路径连接。
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.

构建应用界面

应用界面以stack组件为根节点，依次堆叠四个组件构成，分别是：canvas（游戏核心功能）组件、游戏计时器器组件、（开始）菜单组件、暂停菜单组件。

build() {
  Stack(){
    //canvas（游戏核心功能）组件
    Canvas(this.context).width("100%").height("100%").onReady(() => {
        this.isGameOver=true
        this.canvasReady()
        this.randomBackBalls()
    })
    .border({width:1,color:Color.Red})
    .flexGrow(1)
    .onClick(()=>{
        this.gamePause()
    })

    //游戏计时器器组件
    TextTimer({ isCountDown: false,  controller: this.textTimerController })
    .format('mm:ss.SS')
    .fontColor(Color.Black)
    .position({x:0,y:0})
    .fontSize(30)
    .onTimer((utc: number, elapsedTime: number) => {
        console.info('textTimer notCountDown utc is：' + utc + ', elapsedTime: ' + elapsedTime)
        this.liveTime[this.level]=elapsedTime
        if(this.maxLiveTime[this.level]<this.liveTime[this.level]){
            this.maxLiveTime[this.level]=this.liveTime[this.level]
        }
    })


  if (this.isGameOver == true) {
    //开始菜单的代码
    Column() {
      Column({space:15}) {
        Text(`最高纪录：${Math.floor(this.maxLiveTime[this.level] / 1000)}:${Math.floor(this.maxLiveTime[this.level] % 1000 / 10)}`)
        Text(`本次生存时长：${Math.floor(this.liveTime[this.level] / 1000)}:${Math.floor(this.liveTime[this.level] % 1000 / 10)}`)
        Text(`难度：${this.difficultyName[this.level]}`)
        List(){
          ForEach(this.difficultyName,(res:string,index)=>{
            ListItem(){
              Text(res)
                .fontColor(this.level==index?Color.White:Color.Black)
                .backgroundColor(this.level==index?Color.Blue:Color.Gray)
                .padding(5)
            }
            .onClick(()=>{this.level=index})
          })
        }
        .listDirection(Axis.Horizontal)
        .height(30)

        Button('开始游戏')
          .onClick(() => {
            this.gameRestart()
          })
      }
      .width('80%')
      .backgroundColor(Color.White)
      .alignItems(HorizontalAlign.Center)
      .justifyContent(FlexAlign.Center)
      .padding(10)
    }
    .height('100%')
    .width('100%')
    .backgroundColor('rgba(0,0,0,0.4)')
    .alignItems(HorizontalAlign.Center)
    .justifyContent(FlexAlign.Center)
    .border({width:1,color:Color.Orange})
    }

    if(this.gamePausing==true){
      ...//暂停菜单的代码
    }
  }.width("100%").height("100%").alignContent(Alignment.Center)
}
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
35.
36.
37.
38.
39.
40.
41.
42.
43.
44.
45.
46.
47.
48.
49.
50.
51.
52.
53.
54.
55.
56.
57.
58.
59.
60.
61.
62.
63.
64.
65.
66.
67.
68.
69.
70.
71.
72.
73.
74.

开发canvas（游戏核心功能）组件

初始化canvas画布

清理画布并将canvas画布的中心点设置为坐标系原点

canvasReady() {//初始化canvas画布
    this.context.clearRect(-this.context.width, -this.context.height,this.context.width*2,this.context.height*2)
    this.context.translate(this.context.width/2, this.context.height/2)
}
1.
2.
3.
4.

生成随机背景

为了增加用户体验，在游戏处于菜单界面时，生成30个随机运动的小球作为背景。

randomBackBalls(){//游戏等待时间随机生成的背景动画
    //确认小球数量
    if(this.backgroundList.length!=30){
        this.backgroundList=[]
        for (let index = 0; index < 30; index++) {
            let X=Math.floor(this.context.width/2-Math.random()*this.context.width)
            let Y=Math.floor(this.context.height/2-Math.random()*this.context.height)
            let size=Math.ceil(Math.random()*10)
            let XSpeed=Math.ceil(Math.random()*10)
            let YSpeed=Math.ceil(Math.random()*10)
            this.backgroundList.push(new ballInfo(X,Y,size,XSpeed,YSpeed))
        }
    }
    //定时自动更新画布
    this.readyTimerId=setInterval(()=>{
      //计算元素位置
      for (let index = 0; index < 30; index++) {
        this.backgroundList[index].x+=this.backgroundList[index].XSpeed
        this.backgroundList[index].y+=this.backgroundList[index].YSpeed
        if(this.backgroundList[index].x>=this.context.width/2 || this.backgroundList[index].x<=-this.context.width/2){
          this.backgroundList[index].XSpeed = -this.backgroundList[index].XSpeed
        }
        if(this.backgroundList[index].y>=this.context.height/2 || this.backgroundList[index].y<=-this.context.height/2){
          this.backgroundList[index].YSpeed = -this.backgroundList[index].YSpeed
        }
      }
      //清理画布
      this.context.clearRect(-this.context.width, -this.context.height,this.context.width*2,this.context.height*2)

      //依次绘制元素
      for (let index = 0; index < this.backgroundList.length; index++) {
        this.context.fillStyle = 'rgba(90,60,90,1)';
        this.context.beginPath()
        this.context.arc(this.backgroundList[index].x, this.backgroundList[index].y, this.backgroundList[index].size, 0, 6.28)
        this.context.closePath()
        this.context.stroke()
        this.context.fill()
      }
    },100)
}
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
35.
36.
37.
38.
39.
40.

计算游戏中下一帧中每个元素所处的位置

玩家小球根据角度传感器传来的方向信息进行移动，敌人小球不断地向玩家小球所处的位置靠近。

NextFrame(){//单帧的移动
  this.player.x +=this.player.XSpeed;
  this.player.y +=this.player.YSpeed
  for (let index = 0; index < this.enemyList.length; index++) {
    if (this.enemyList[index].x > this.player.x) {
      if(this.enemyList[index].x-1*(this.level+1)<= this.player.x){
        this.enemyList[index].x=this.player.x
      }else{
        this.enemyList[index].x -= 1*(this.level+1)
      }

    } else if (this.enemyList[index].x < this.player.x) {
      if(this.enemyList[index].x+  1*(this.level+1)>= this.player.x){
        this.enemyList[index].x=this.player.x
      }else{
        this.enemyList[index].x += 1*(this.level+1)
      }

    }
    if (this.enemyList[index].y > this.player.y) {
      if(this.enemyList[index].y-1*(this.level+1)<= this.player.y){
        this.enemyList[index].y=this.player.y
      }else{
        this.enemyList[index].y -= 1*(this.level+1)
      }

    } else if (this.enemyList[index].y < this.player.y) {
      if(this.enemyList[index].y+  1*(this.level+1)>= this.player.y){
        this.enemyList[index].y=this.player.y
      }else{
        this.enemyList[index].y += 1*(this.level+1)
      }
    }
    if ((this.enemyList[index].x - this.player.x)**2 + (this.enemyList[index].y - this.player.y)**2 < (this.enemyList[index].size + this.player.size)**2) {
      this.gameOver()
    }
  }
  this.redrawCanvas()//将当前帧绘制到画布上
}
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
35.
36.
37.
38.
39.

刷新页面

将画布的内容全部清除并根据数据画出下一帧的内容

redrawCanvas(){//游戏过程中每一帧的更新内容
  //清理画布
  this.context.clearRect(-this.context.width, -this.context.height,this.context.width*2,this.context.height*2)
  //绘制玩家小球
  if(this.player.size!=0){
    this.context.fillStyle = 'rgba(255,215,0,1)'; // 设置玩家操纵小球为金色
    this.context.beginPath()
    this.context.arc(this.player.x, this.player.y, this.player.size, 0, 6.28)
    this.context.closePath()
    this.context.stroke()
    this.context.fill()

    this.context.fillStyle = 'rgba(250,0,0,1)'; // 指示玩家位置的红色箭头
    this.context.beginPath()
    this.context.moveTo(this.player.x, this.player.y-8)
    this.context.lineTo(this.player.x-5, this.player.y-15)
    this.context.lineTo(this.player.x+5, this.player.y-15)
    this.context.closePath()
    this.context.stroke()
    this.context.fill()
  }

  //绘制敌人
  for (let index = 0; index < this.enemyList.length; index++) {
    this.context.fillStyle = 'rgba(90,60,90,1)'; // 敌人的颜色
    this.context.beginPath()
    this.context.arc(this.enemyList[index].x, this.enemyList[index].y, this.enemyList[index].size, 0, 6.28)
    this.context.closePath()
    this.context.stroke()
    this.context.fill()
  }
}
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.

绑定TextTimer的时间信息

TextTimer是文本形式的计时器组件，通过start/pause/reset来控制计时器的启停。可在onTimer事件中获取计时器的最新时间数据，同步给其他变量使用。

  TextTimer({ isCountDown: false,  controller: this.textTimerController })
    .format('mm:ss.SS')
    .fontColor(Color.Black)
    .position({x:0,y:0})
    .fontSize(30)
    .onTimer((utc: number, elapsedTime: number) => {//文本jishuqi
       console.info('textTimer notCountDown utc is：' + utc + ', elapsedTime: ' + elapsedTime)
           this.liveTime[this.level]=elapsedTime
       if(this.maxLiveTime[this.level]<this.liveTime[this.level]){
            this.maxLiveTime[this.level]=this.liveTime[this.level]
       }
    })
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.

订阅角度传感器

通过订阅获取到计步传感器数据，解析后将beta/gamma两个参数用于游戏控制。

  sensor.on(sensor.SensorId.ORIENTATION, (data: sensor.OrientationResponse) => {
    if(this.originalDirection.x==0){
      this.originalDirection.x=data.alpha//沿侧边的旋转//本案例中不使用
    }
    if(this.originalDirection.y==0){
      this.originalDirection.y=data.beta//沿屏幕垂直方向的旋转
    }
    if(this.originalDirection.z==0){
      this.originalDirection.z=data.gamma//沿屏幕水平方向的旋转
    }
    this.player.YSpeed=(this.originalDirection.y-data.beta)/3
    this.player.XSpeed=(this.originalDirection.z-data.gamma)/3
    if(this.player.x+this.player.XSpeed>=this.context.width/2  || (this.player.x+this.player.XSpeed)<=-this.context.width/2){
      this.player.XSpeed=0
    }
    if(this.player.y+this.player.YSpeed>=this.context.height/2  || (this.player.y+this.player.YSpeed)<=-this.context.height/2){
      this.player.YSpeed=0
    }

    console.info('Succeeded in invoking on. Scalar quantity: ' + data.alpha);
  }, { interval: 100000 });
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.

数据持久化存储

在使用AppStorage之前调用PersistentStorage.persistProp，可从设备中获取到之前持久化的对应变量。
之后修改同名的appStorage变量，即可将最新的变量值持久化存储到本地磁盘。

PersistentStorage.persistProp<number[]>('maxLiveTime',[0,0,0,0])

@Entry
@Component
export struct miniGame{
    @StorageLink('maxLiveTime') maxLiveTime:number[]=[0,0,0,0]//历史分数
    ...

    build{
    ...
    }
}
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.

总结

您已经完成了本次Codelab的学习，并了解到以下知识点：

1. 学习如何基于变化的参数开发简单的canvas交互动画效果。
2. 学习如何使用TextTimer组件显示计时器时间，并将时间传递给其他变量。
3. 学习如何订阅传感器，获取传感器监听信息。
4. 通过持久化存储保存数据。

作者：陈胜歌

华为HDE，鸿蒙先锋，开发者达人，南京星梦之舟联合创始人，坚果派成员
