前言

之前看到“粒子消散”的特效组件，于是就产生想法（自己也弄个特效组件应该挺有意思的）。这个烟花特效可以添加到游戏胜利的界面中，可能还有其他应用场景哈哈~。这也算是我做的第一个组件原创demo啦，欢迎各位评论区指导一下O(∩_∩)O

概述

效果图如下

有三种模式可以选择，一种是图案只有五角星，一种是图案只有三角形，还有一种是图案既有五角星又有三角星。颜色有10种，还有背景音乐（自己DIY的烟花音效）！话不多说，开整！

正文

1.创建一个空白的工程

DevEco Studio下载安装成功后，打开DevEco Studio，点击左上角的File，点击New，再选择New Project，选择Empty Ability,然后点击Next,给项目命名Framework，选择设备类型Phone，选择语言类型JS最后点击Finish。

代码删除的部分

在entry>src>main>js>default>pages.index>index.hml 文件里把以下代码删掉

<text class="title">
        {{ $t('strings.hello') }} {{ title }}
    </text>
1.
2.
3.

在entry>src>main>js>default>pages.index>index.js 文件里把以下代码删掉

title:" "
   onInit() {
        this.title = this.$t('strings.world');
    }
1.
2.
3.
4.

在entry>src>main>js>default>pages.index>index.css 文件里把container部分以下的代码删掉

2.布局设计

index.hml

该组件是画布组件，画布的大小是整个屏幕，而按钮是显示画布上方的，所以要添加个栈组件，依次放入画布组件和按钮组件。代码如下👇，注意这里画布组件添加了触摸事件touchstartfunc,下文会讲解这步。

  <stack class="stack">
        <canvas class="canvas " ref="canvas " @touchstart='touchstartfunc' ></canvas>
        <input type="button" class="STAR"  value="五角星" onclick="click_star"/>
        <input type="button" class="TRIANGLE"  value="三角形" onclick="click_triangle"/>
        <input type="button" class="MIX"  value="混合" onclick="click_mix"/>
    </stack>

1.
2.
3.
4.
5.
6.
7.

index.css

给画布组件和按钮组件设置属性，代码如下👇

.canvas{
    width:100%;
    height: 100%;
    background-color:black;
}
.STAR{
    width: 80px;
    height: 38px;
    font-size: 20px;
    background-color:blue;
    border-color: blue;
    text-color: aquamarine;
    top:660px;
    left: 40px;
}
.TRIANGLE{
    width: 80px;
    height: 38px;
    font-size: 20px;
    background-color:blue;
    border-color: blue;
    text-color: aquamarine;
    top:660px;
    left: 150px;
}
.MIX{
    width: 80px;
    height: 38px;
    font-size: 20px;
    background-color:blue;
    border-color: blue;
    text-color: aquamarine;
    top:660px;
    left: 260px;
}
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
35.

此时打开模拟器，你就能得到上面效果图左1图，接下来做功能实现部分。

3.绘制图案

五角星

函数 draw_star 传的参数分别是烟花释放的圆心坐标，图案的颜色，图案移动的斜率，图案是否填充颜色。定义的变量中，x和y是图案中心的坐标，根据时间推移（会设定定时器，下文会讲）move_times增加，图案会沿着传进来的斜率方向作直线移动，以达到烟花绽放的效果。变量a-h都是为了便于绘制五角星的图案而设的公式参数值，全局变量r_star是五角星的边长，最后根据公式去绘制单个五角星图案
index.js
先在export default上方定义变量

var ctx;
var move_times=1;
var r_star = 5;
var r_triangle=14;
1.
2.
3.
4.

然后在export default下方添加代码：

 onShow() {
        ctx = this.$refs.canvas.getContext('2d');
    },

 draw_Star(x_1,y_1,color,x_2,y_2,fill) {
        let x = x_1 + move_times * x_2;
        let y = y_1 + move_times * y_2;
        let a = r_star * Math.sin(Math.PI / 10);
        let b = r_star * Math.cos(Math.PI / 10);
        let c = (r_star + a) * Math.tan(Math.PI / 10);
        let d = (r_star + a) * Math.tan(Math.PI / 5) - c;
        let e = r_star * Math.sin(Math.PI / 5);
        let f = r_star * Math.cos(Math.PI / 5);
        let g = (r_star + 2 * a) * Math.cos(2 * Math.PI / 5);
        let h = (r_star + 2 * a) * Math.sin(2 * Math.PI / 5);

        ctx.lineWidth=1;
        ctx.beginPath();
        ctx.moveTo(x - r_star - a, y - c);
        ctx.lineTo(x - a, y - c);
        ctx.lineTo(x, y - b - c);
        ctx.lineTo(x + a, y - c);
        ctx.lineTo(x + a + r_star, y - c);
        ctx.lineTo(x + a + r_star - f, y + e - c);
        ctx.lineTo(x + a + g, y + h - c);
        ctx.lineTo(x, y + d);
        ctx.lineTo(x - a - g, y + h - c);
        ctx.lineTo(x - a - r_star + f, y + e - c);
        ctx.closePath();
        ctx.stroke();
        move_times=move_times+1;
    },
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.

三角星

同样， draw_triangle 是绘制单个三角形并沿设定斜率移动的函数，函数的参数类型及作用与五角星的一致。全局变量r_triangle为三角形的边长，代码如下👇

    draw_Triangle(x_1,y_1,color,x_2,y_2,fill){
        let x = x_1 + move_times * x_2;
        let y = y_1 + move_times * y_2;
        ctx.lineWidth=1;
        ctx.beginPath();
        ctx.moveTo(x-r_triangle/2, y + Math.sqrt(3)*r_triangle/6);
        ctx.lineTo(x, y - Math.sqrt(3)*r_triangle/3);
        ctx.lineTo(x+r_triangle/2, y + Math.sqrt(3)*r_triangle/6);
        ctx.closePath();
        ctx.stroke();

        move_times=move_times+1;
    },
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.

图案的美化

设置了10种颜色的颜色字典，通过绘制图案函数draw中的参数 color 去控制颜色（黑色是作保护作用），颜色可通过单独设置数字1-10来选择，也可以通过随机数（1~10）去随机变化颜色。颜色填充也是如此，1为不填充，2为填充，也可随机产生1或2来随机变化是否填充颜色。

var drawcolors=[0,1,2,3,4,5,6,7,8,9,10];
const COLORS={
    "0":'black',
    "1":"#FF2E10",
    "2":"#FB8D15",
    "3":"#F4ED1C",
    "4":"#C5F31D",
    "5":"#51F11F",
    "6":"#18F8F8",
    "7":"#1166FF",
    "8":"#9833DD",
    "9":"#FC14EB",
    "10":"#C64A6A"
}
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.

draw函数中，在ctx.lineWidth下方，在ctx.beginPath上方添加代码：

  ctx.strokeStyle = COLORS[drawcolors[color].toString()];
1.

在ctx.stroke下方添加代码

if(fill==2) {
            ctx.fillStyle = COLORS[drawcolors[color].toString()];
            ctx.fill();
        };
1.
2.
3.
4.

draw开头的函数是绘制单个图案，接下来的Draw函数是绘制8个或10个图案围成圆形向外同速率扩展的图像，run开头的函数是被循环的函数

4.绘制烟花

烟花的布局

绽放的烟花的形状是一个圆形，火花为单个图案。我设计了两种烟花绽放数量，一种是一个圆中有8个图案的，一种是一个圆中有10个图案的，它们的斜率都通过数学公式定义好了（如下的全局变量所示），单个图案沿斜率方向每次移动的距离为全局变量R的数值。

var R = 0.25;
var s= R*Math.cos(Math.PI/5);
var t= R*Math.sin(Math.PI/5);
var v= R*Math.cos(Math.PI/2.5);
var w= R*Math.sin(Math.PI/2.5);
1.
2.
3.
4.
5.

 Draw_Star_8(click_x,click_y){
        this.draw_Star(click_x,click_y,1,-R,0,Math.floor(Math.random()*2 + 1));
        this.draw_Star(click_x,click_y,2,-R/Math.sqrt(2),-R/Math.sqrt(2),Math.floor(Math.random()*2 + 1));
        this.draw_Star(click_x,click_y,3,0,-R,Math.floor(Math.random()*2 + 1));
        this.draw_Star(click_x,click_y,4,R/Math.sqrt(2),-R/Math.sqrt(2),Math.floor(Math.random()*2 + 1));
        this.draw_Star(click_x,click_y,5,R,0,Math.floor(Math.random()*2 + 1));
        this.draw_Star(click_x,click_y,6,R/Math.sqrt(2),R/Math.sqrt(2),Math.floor(Math.random()*2 + 1));
        this.draw_Star(click_x,click_y,7,0,R,Math.floor(Math.random()*2 + 1));
        this.draw_Star(click_x,click_y,8,-R/Math.sqrt(2),R/Math.sqrt(2),Math.floor(Math.random()*2 + 1));
    },

    Draw_Star_10(click_x,click_y,fill){
        this.draw_Star(click_x,click_y,Math.floor(Math.random()*10 + 1),-R,0,fill);
        this.draw_Star(click_x,click_y,Math.floor(Math.random()*10 + 1),-s,-t,fill);
        this.draw_Star(click_x,click_y,Math.floor(Math.random()*10 + 1),-v,-w,fill);
        this.draw_Star(click_x,click_y,Math.floor(Math.random()*10 + 1),v,-w,fill);
        this.draw_Star(click_x,click_y,Math.floor(Math.random()*10 + 1),s,-t,fill);
        this.draw_Star(click_x,click_y,Math.floor(Math.random()*10 + 1),R,0,fill);
        this.draw_Star(click_x,click_y,Math.floor(Math.random()*10 + 1),s,t,fill);
        this.draw_Star(click_x,click_y,Math.floor(Math.random()*10 + 1),v,w,fill);
        this.draw_Star(click_x,click_y,Math.floor(Math.random()*10 + 1),-v,w,fill);
        this.draw_Star(click_x,click_y,Math.floor(Math.random()*10 + 1),-s,t,fill);
    },

     Draw_Triangle_8(click_x,click_y,fill){
        this.draw_Triangle(click_x,click_y,Math.floor(Math.random()*10 + 1),-R,             0,              fill);
        this.draw_Triangle(click_x,click_y,Math.floor(Math.random()*10 + 1),-R/Math.sqrt(2),-R/Math.sqrt(2),fill);
        this.draw_Triangle(click_x,click_y,Math.floor(Math.random()*10 + 1), 0,            -R,              fill);
        this.draw_Triangle(click_x,click_y,Math.floor(Math.random()*10 + 1), R/Math.sqrt(2),-R/Math.sqrt(2),fill);
        this.draw_Triangle(click_x,click_y,Math.floor(Math.random()*10 + 1), R,             0,              fill);
        this.draw_Triangle(click_x,click_y,Math.floor(Math.random()*10 + 1), R/Math.sqrt(2),R/Math.sqrt(2), fill);
        this.draw_Triangle(click_x,click_y,Math.floor(Math.random()*10 + 1), 0,             R,              fill);
        this.draw_Triangle(click_x,click_y,Math.floor(Math.random()*10 + 1),-R/Math.sqrt(2),R/Math.sqrt(2), fill);
    },

    Draw_Triangle_10(click_x,click_y){
        this.draw_Triangle(click_x,click_y,1,-R,0, Math.floor(Math.random()*2 + 1));
        this.draw_Triangle(click_x,click_y,2,-s,-t,Math.floor(Math.random()*2 + 1));
        this.draw_Triangle(click_x,click_y,3,-v,-w,Math.floor(Math.random()*2 + 1));
        this.draw_Triangle(click_x,click_y,4,v,-w, Math.floor(Math.random()*2 + 1));
        this.draw_Triangle(click_x,click_y,5,s,-t, Math.floor(Math.random()*2 + 1));
        this.draw_Triangle(click_x,click_y,6,R,0,  Math.floor(Math.random()*2 + 1));
        this.draw_Triangle(click_x,click_y,7,s,t,  Math.floor(Math.random()*2 + 1));
        this.draw_Triangle(click_x,click_y,8,v,w,  Math.floor(Math.random()*2 + 1));
        this.draw_Triangle(click_x,click_y,9,-v,w, Math.floor(Math.random()*2 + 1));
        this.draw_Triangle(click_x,click_y,10,-s,t,Math.floor(Math.random()*2 + 1));
    },
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
35.
36.
37.
38.
39.
40.
41.
42.
43.
44.
45.
46.
47.

火花的移动

上述提过一个movetimes,火花的移动无非就是坐标的变化，通过设置一个定时器，循环绘制图案就能实现移动的效果，先构造一个被循环的函数run_star（举五角星的实例，三角形同理；位置，美化等的参数随意），代码如下

   run_star(){
       this.Draw_Star_10(200,300,1);
       this.Draw_Star_10(150,200,2);
       this.Draw_Star_8(300,218);
       this.Draw_Star_8(110,380);
    },
1.
2.
3.
4.
5.
6.

然后添加定时器

var timer_star=null;
var timer_triangle=null;
var timer_mix=null;
1.
2.
3.

点击按钮“五角星”时会释放图案为五角星的烟花

 click_star(){
        timer_star=setInterval(this.run_star,120);
    },
1.
2.
3.

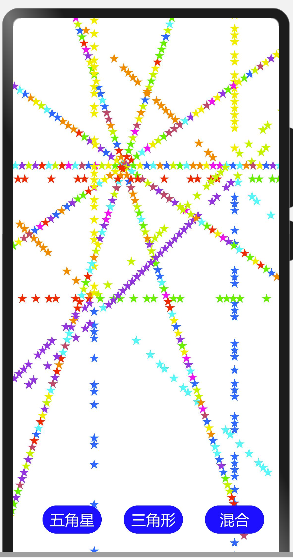

此时，打开模拟器，你会看到图案移动了，但上一个图案没有清除
#星光计划1.0# 【木棉花】：烟花特效组件开发-鸿蒙开发者社区
所以要给被循环的函数添加一个清空操作（为了保护清空函数，要先在清空前加点东西），在this.Draw函数之前添加以下代码：

    this.draw_Star(0,0,0,0,0,0);
    ctx.clearRect(0,0,400,800);
1.
2.

烟花的结束

按上述步骤下来，会发现烟花的圆形越来越大，最终出界。
为了实现烟花的结束，可以根据movetimes的增加次数来控制烟花绽放范围的大小。通过透明度的递减，最终透明度减为0，图案消失

var o = 1;
1.

在draw函数里的开头位置添加以下代码：

  if ((move_times >= 230 && move_times <= 330)) {
            o = o - 0.01;
            ctx.globalAlpha = o;
        };
1.
2.
3.
4.

烟花的循环绽放

在draw函数里的开头位置添加以下代码：

  if(move_times==342){
            o=1;
            ctx.globalAlpha = o;
            move_times=1;
        };
1.
2.
3.
4.
5.

同理可以设置“三角形”和“混合”的被循环函数

run_triangle(){
        this.draw_Triangle(0,0,0,0,0,0);
        ctx.clearRect(0,0,400,800);
        this.Draw_Triangle_8(200,300,1);
        this.Draw_Triangle_8(150,200,2);
        this.Draw_Triangle_10(300,218);
        this.Draw_Triangle_10(110,380);
    },

 run_mix(){
        this.draw_Triangle(0,0,0,0,0,0);
        ctx.clearRect(0,0,400,800);
        this.Draw_Triangle_8(200,300,1);
        this.Draw_Star_10(150,200,2);
        this.Draw_Triangle_10(300,218);
        this.Draw_Star_8(110,380);
    },
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.

5.点击处绽放烟花

先获取点击处相对于画布组件左上角的坐标，然后作为新烟花绽放的圆心坐标传参，这里的click_b1,click_b2下文会讲解

var timer_click=null;
1.

run_touch(){
        if(click_b2==true) {
            this.draw_Star(x, y, 0, 0, 0);
            ctx.clearRect(0, 0, 400, 800);
            this.Draw_Star_10(x, y, 1);
        }
    },

    touchstartfunc(msg) {
        click_b1==true;
        x=msg.touches[0].globalX;
        y=msg.touches[0].globalY;
        if(click_b1==true){
        timer_click=setInterval(this.run_touch,120);
            click_b1=false;
            timer_click=null;
        }
    },
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.

6.烟花图案的切换

通过设定布尔型变量来控制点击另一个按钮时，清空上一个按钮运行的定时器

var star_b=true;
var mix_b=true;
var triangle_b=true;
var click_b1=true;
var click_b2=true;
1.
2.
3.
4.
5.

click_star(){
        click_b2=false;
        clearInterval(timer_triangle);
        timer_triangle=null;
        clearInterval(timer_mix);
        timer_mix=null;
        ctx.clearRect(0,0,400,800);
        if(star_b==true){
        timer_star=setInterval(this.run_star,120);
        star_b=false;
        }
        triangle_b=true;
        mix_b=true;
    },

    click_triangle(){
        click_b2=false;
        clearInterval(timer_star);
        timer_star=null;
        clearInterval(timer_mix);
        timer_mix=null;
        ctx.clearRect(0,0,400,800);
        if(triangle_b==true){
            timer_triangle=setInterval(this.run_triangle,120);
            triangle_b=false;
        }
        star_b=true;
        mix_b=true;
    },

    click_mix(){
        click_b2=false;
        clearInterval(timer_star);
        timer_star=null;
        clearInterval(timer_triangle);
        timer_triangle=null;
        ctx.clearRect(0,0,400,800);
        if(mix_b==true){
            timer_mix=setInterval(this.run_mix,120);
            mix_b=false;
        }
        star_b=true;
        triangle_b=true;
    },
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
35.
36.
37.
38.
39.
40.
41.
42.
43.
44.

7.背景音乐的添加

js模板中添加音频可以去看我之前的文章.
index.hml

  <video id='videoId'
           src='/common/flr_5_1.mp3'
           autoplay='true'
           controls="false"
           onfinish='finishCallback'></video>
1.
2.
3.
4.
5.

index.js

var video_b =true;
1.

在src/common/下加入音频文件

   finishCallback:function(){
        if(video_b==true){
            this.$element('videoId').start();
        }
    },
1.
2.
3.
4.
5.

别忘了生命周期的设置,在应用启动时自动播放音频，在应用隐藏的时候暂停播放音频并清空所有定时器，在应用销毁时清空所有定时器，停止播放音频。

    onShow() {
        ctx = this.$refs.canvas.getContext('2d');
        this.$element('videoId').start();
    },

    onHide(){
    clearInterval(timer_star);
    timer_star=null;
    clearInterval(timer_triangle);
    timer_triangle=null;
    clearInterval(timer_mix);
    timer_mix=null;
    clearInterval(timer_click);
    timer_click=null;
    video_b=false;
    this.$element('videoId').pause();
    },

    onDestroy(){
        clearInterval(timer_star);
        timer_star=null;
        clearInterval(timer_triangle);
        timer_triangle=null;
        clearInterval(timer_mix);
        timer_mix=null;
        clearInterval(timer_click);
        timer_click=null;
        video_b=false;
        this.$element('videoId').pause();
    },
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.

结语

以上就是我这次的小分享啦❀❀！自己的第一个demo开发，略微粗糙，欢迎各位评论区指导一下O(∩_∩)O

更多资料请关注我们的项目 : Awesome-Harmony_木棉花

本文正在参与51CTO HarmonyOS技术社区创作者激励-星光计划1.0

©著作权归作者所有，如需转载，请注明出处，否则将追究法律责任

分类

标签

FrameWork.rar 14.63M 39次下载

已于2021-10-22 21:35:16修改

7条回复

按时间正序

按时间倒序

红叶亦知秋

很有意思的效果，前排支持一波

2021-10-25 09:49:32

木棉花潘颖琳回复了红叶亦知秋

很有意思的效果，前排支持一波

谢谢支持O(∩_∩)O

2021-10-25 13:54:30

爱吃土豆丝的打工人

支持学习~

2021-10-25 15:42:09

Anzia

学习了学习了，感觉我学前端的时候也可以直接用DES创建项目，再鸿蒙里面实现。一举两得

2021-10-26 09:40:39

SummerRic

烟花特效组件开发，666，是个不错的学习项目。

2021-10-26 14:27:30

木棉花潘颖琳回复了 SummerRic

烟花特效组件开发，666，是个不错的学习项目。

谢谢支持😄

2021-10-26 14:51:02

甜甜爱开发

又一位程序员女神，666，学习一下

2021-10-28 09:48:04

51CTO

51CTO博客

51CTO学堂

#星光计划1.0# 【木棉花】：烟花特效组件开发原创精华

前言

概述

正文

1.创建一个空白的工程

代码删除的部分

2.布局设计

index.hml

index.css

3.绘制图案

五角星

三角星

图案的美化

4.绘制烟花

烟花的布局

火花的移动

烟花的结束

烟花的循环绽放

5.点击处绽放烟花

6.烟花图案的切换

7.背景音乐的添加

结语

更多资料请关注我们的项目 : Awesome-Harmony_木棉花

目录

订阅鸿蒙技术特刊，精选内容抢先看

51CTO

51CTO博客

51CTO学堂

#星光计划1.0# 【木棉花】：烟花特效组件开发 原创 精华

前言

概述

正文

1.创建一个空白的工程

代码删除的部分

2.布局设计

index.hml

index.css

3.绘制图案

五角星

三角星

图案的美化

4.绘制烟花

烟花的布局

火花的移动

烟花的结束

烟花的循环绽放

5.点击处绽放烟花

6.烟花图案的切换

7.背景音乐的添加

结语

更多资料请关注我们的项目 : Awesome-Harmony_木棉花

目录

订阅鸿蒙技术特刊，精选内容抢先看

#星光计划1.0# 【木棉花】：烟花特效组件开发原创精华
